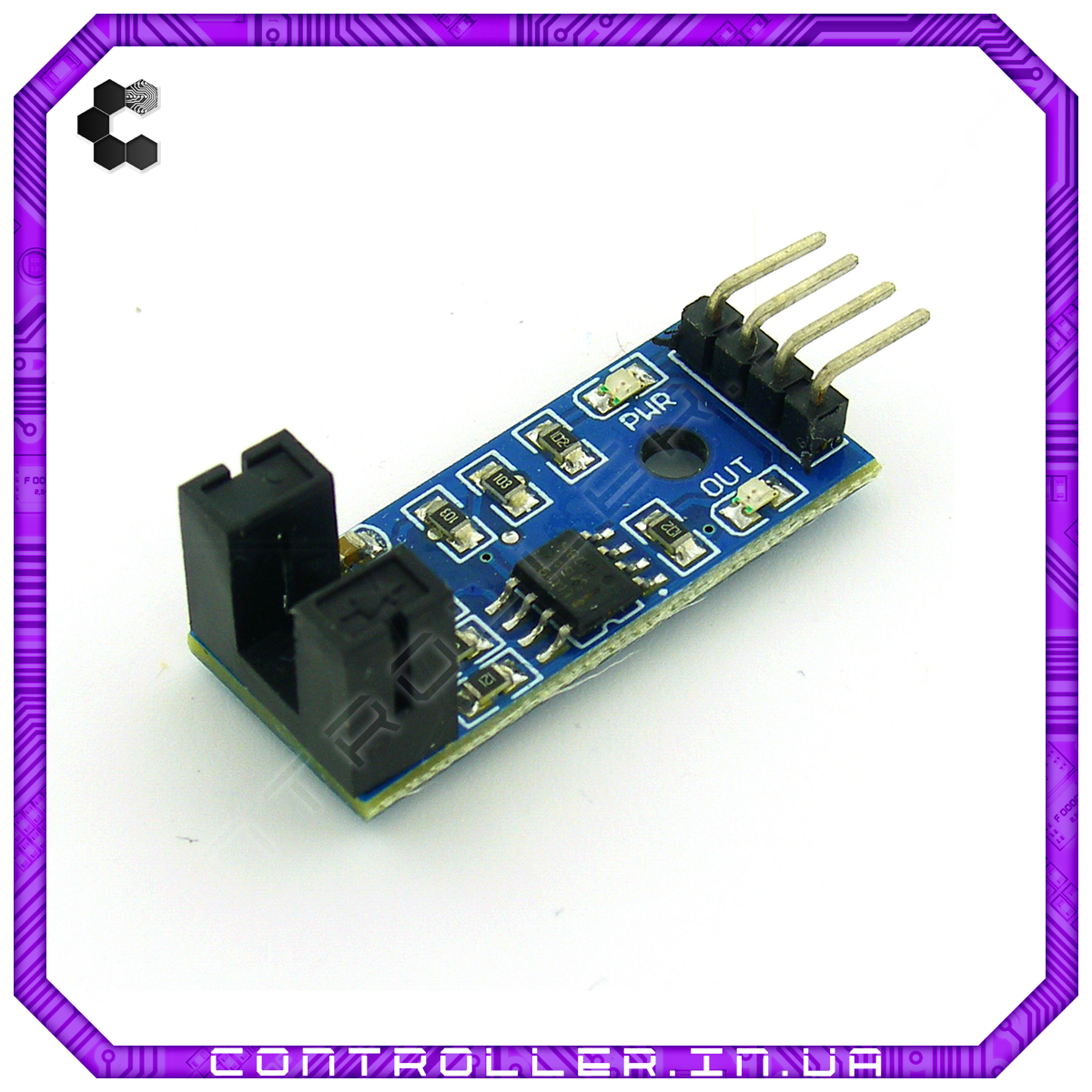

Модуль оптичного датчика швидкості обертання FC-03
46 ₴
Мінімальна сума замовлення на сайті — 100 грн
- Готово до відправки
- Код: 12-37-34
Основні атрибути | |
---|---|
Тип | Модуль |
FC-03 - оптичний щілинної датчик, в який поміщається об'єкт для зчитування кількості і частоти обертань. Оптична пара, є основним елементом датчика.
Використовується компаратор LM393.
У корпус FC-03 вбудовані інфрачервоний світлодіод і фототранзистор, які розташовані протилежно один одному.
Коли в щілини між елементами з'являється об'єкт, який здатний стримувати інфрачервоні випромінювання, сигнали від світлодіода перекриваються і транзистор закривається.
Якщо транзистор закритий, тоді на виході перетворюються механічні параметри в цифрові сигнали.
Так само можна визначити частоту обертання. Для цього поміщається об'єкт з отворами в щілину датчик, який має виріз в 5 мм. При обертах диска, в прорізі проявляються отвори. Потім датчик перетворює чергування в імпульси, відповідно імпульси в цифрові сигнали.
- Ціна: 46 ₴
