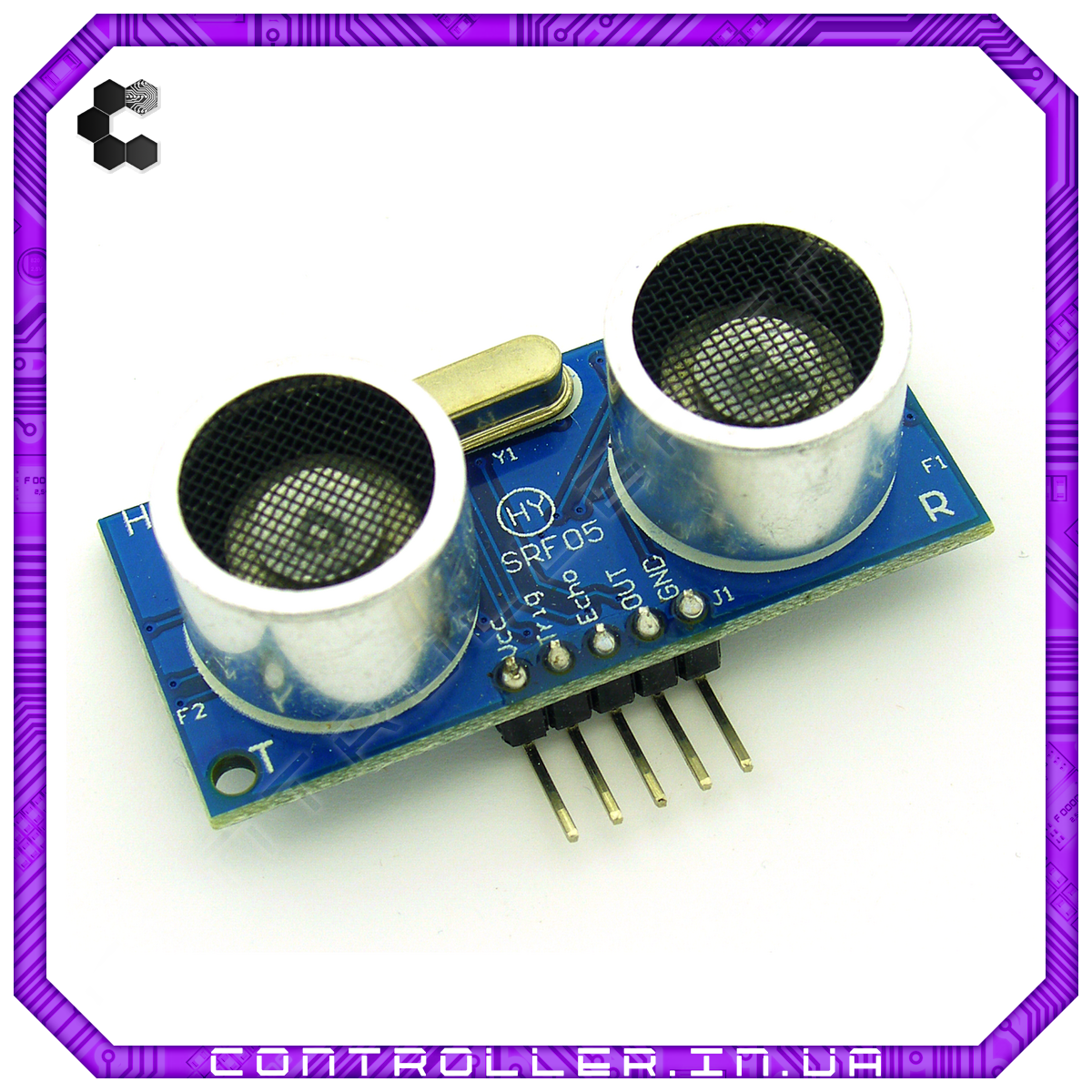

Датчик відстані ультразвуковий HY-SRF05

Ультразвуковий далекомір HY-SRF05 призначений для точного вимірювання відстані.

Ультразвуковий модуль HY-SRF05 є сучасною версією популярного далекоміра HC-SR04 та має повну сумісність, що дозволяє замінити його без зміни програмного коду.

Модуль HY-SRF05 має більш високий дозвіл (0,2 см, проти 0,3 у HC-SR04) і спеціальний вихід OUT, який переводить датчик в режим роботи по одному дроту, таким чином можна скоротити кількість використовуваних висновків мікроконтролера.

З допомогою ультразвуку модуль HY-SRF05 формує і посилає частотну посилку, потім перемикається в режим прийому і затримки відбитого сигналу формує імпульс шириною, пропорційною відстані до об'єкта.

Характеристики датчика HY-SRF05:

• Напруга живлення модуля: 5 В постійного струму DC
• Струм спокою: < 2 мА
• Споживаний струм: від 10 до 40 мА
• Робоча частота: 40 кГц
• Кут поширення (ефективний кут): <15°
• Максимум чутливості в секторі 30°
• Діапазон вимірюваного відстані: від 2 до 450 см
• Роздільна здатність: 0.2 см
• Вхідний сигнал запуску: імпульс 10 мкс TTL
• Эхосигнал: выходной сигнал TTL PWL
• Рабочая температура: от -20 ° C ~ + 60 ° C
• Размеры: 45 x 20 x 15 мм
• Вес: 10 гр.

Выводы модуля HY-SRF05

1. «VCC» –> плюс питания (+ 5 В)
2. «TRIG» –> вход сигнала триггерного управления
3. «ECHO» –> выход эхо-сигнала
4. «OUT» –> цифровой выход есть/нет (при использовании модуля для сигнализации при обнаружении препятствия или присутствия человека)
5. «GND» –> минус питания

Характеристики:

• рабочее напряжение: 4.5...5 В
• потребляемый ток: до 2 мА
• диапазон измерения: 2–450 см
• точность: 0.2 см
• эффективный угол : <15 °C
