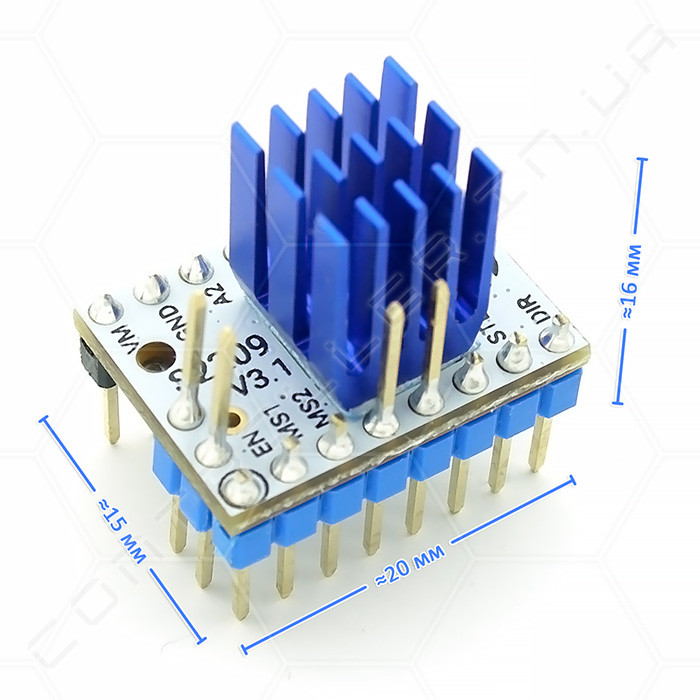

Драйвер крокового двигуна TMC2209 V3.0

TMC2209 - це сверхтихий драйвера двигуна для двофазних крокових двигунів.

Терморегулятори TMC2209 сумісна з рядом застарілих драйверів, а також з TMC2208.

Вдосконалений переривач StealthChop2 забезпечує безшумну роботу, максимальну ефективність і кращий крутний момент двигуна.

Інтегровані силові польові МОП-транзистори витримують струм двигуна до 2 А.

Простий у використанні інтерфейс UART відкриває дає можливість настройки та управління.

Офіційне опис

Характеристики:

• мікросхема: S109AFT;
• напруга логіки 3,3...5 В;
• крок: до 1/256;
• напруга живлення двигуна: 4,75...29;
• струм за замовчуванням: 2 А;
• піковий вихідний струм: 2,8 А;
• робоча температура до 85°C;
• температура відключення 150°C;
• радіатор: збільшений, для поліпшеного охолодження;
• режим: dir / step, uart;
• сучасна технологія динамічного регулювання CoolStep ™ дозволяє заощадити 75% енергії;
• StealthChop2 - більш швидке прискорення / уповільнення мотора, ніж у stealthChop;
• автоматичне перемикання stealthChop і spreadCycle в залежності від швидкості;
• автоматичне зниження струму в режимі очікування;
• технологія зниження шуму SteaClthhop.

Налаштування струму двигуна:

Межі струму можна відрегулювати шляхом вимірювання VREF і регульованого опору.

Підключіть вольтметр + до VREF, - до GND і отримаєте значення.

Межі струму можна розрахувати наступним чином: (Максимальний струм = VREF).

Увага:

• Драйвер чутливий до статичної електрики, будьте обережні при використанні. Краще діставати з пакету перед безпосереднім використанням.
• Встановіть його на материнську плату в правильному напрямку, щоб не пошкодити драйвер і материнську плату.
• Вимикайте джерело живлення при підключенні / відключенні драйвера.
• У процесі роботи драйвер сильно нагрівається. Не торкайтеся його, щоб уникнути опіків.
• Переконайтеся, що радіатор не стикається зі штифтом приводу або будь-яким іншим струмопровідним предметом.
