Характеристики
Основні атрибути | |
---|---|
Тип | Модуль |
Модуль являє собою матрицю з чотирьох цифрових сегментів за 7 елементів в кожному з управлінням по послідовній шині на драйвері TM1637.
Дана плата дозволяє керувати світлодіодним матрицею через інтерфейс I2C.
Наявність світлодіода у вигляді двокрапки посередині, зручно для використання в якості годин.
Також можливе відображення точки після кожного розряду.
Для підключення до мікроконтролера використовується 2 цифрових входу.
Характеристики:
- драйвер дисплея: TM1637;
- кількість знакомісць: 4 семисегментные цифри, розділові точки, двокрапка, з загальним анодом;
- колір світіння: червоний;
- підключення: 4 контакту підключення;
- регулювання яскравості: 8 рівнів;
- логічні рівні 5 або 3,3 В
- споживаний струм: до 80 мА;
- кріплення отвори: 4 під гвинти M2;

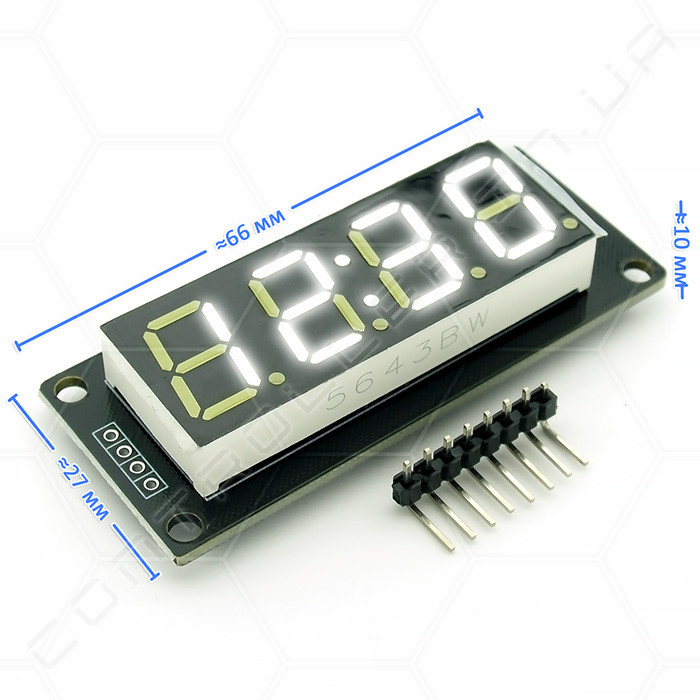

- розміри модуля: 66х27мм.
Інтерфейс управління:
- CLK: вхід стробування даних;
- DIO: вхід даних;
- GND: - земля;
- VCC: + харчування.
Інформація для замовлення
- Ціна: 172 ₴
