Датчик витрати води FM-HL3012

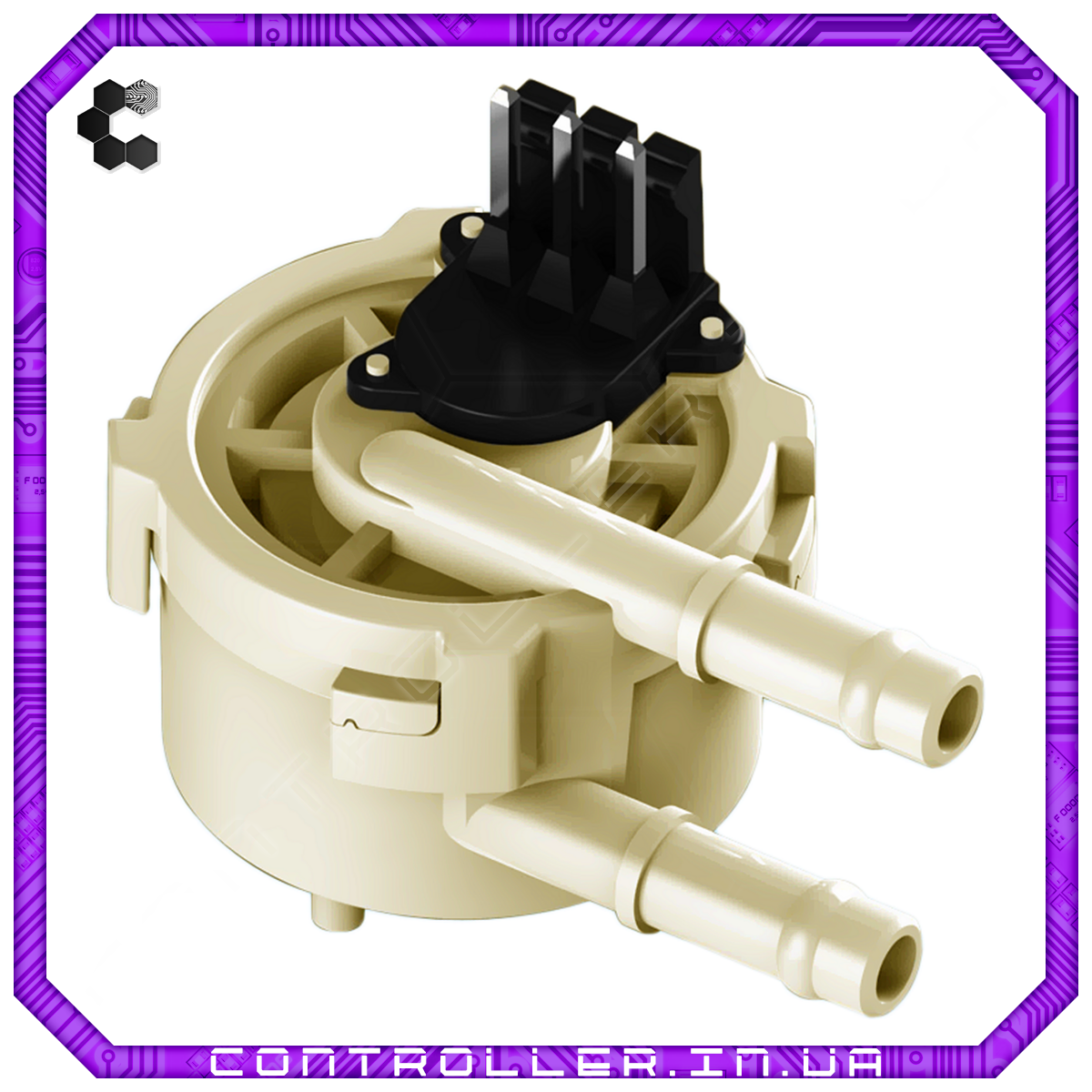

Датчик потоку води складається з пластмасового клапана з двома штуцерами діаметром 6 мм, водного ротора і датчика Хола.

Коли вода проходить через датчик, то ротор обертається зі швидкістю води, пропорційною до швидкості.

Датчик Холла фіксує кожен оберт і передає отриманий сигнал.

Штуцери можуть бути вкладені в чотирьох різних положеннях відносно один одного.

Датчик легко розбирається і миється.

Коли магнітний матеріал знаходиться поруч з датчиком, його характеристики можуть відрізнятися.

Щоб уникнути потрапляння часток сміття, сенсор має бути встановлено після фільтрування.

Датчик потоку повинен уникати сильних вібрацій і тряски, щоб це не впливало на точність вимірювання.

Для більшої точності датчик має бути встановлено горизонтально.

Параметры:

• модель: FM-HL3012
• матеріал: харчовий POM (поліформальдегід)
• формула: F (Гц) = 76 xflow rate (Q) (л/мін)
• діапазон потоку: 75 - 570 мл/мін
• Точність виміру: +/-3.0%
• Формат температури: від-10 до 65 °C
• Діапазон тиску: -10 - 0.3 бар при 20 °C
• Напруження живлення: DS  3.8 - 20 В
• Напруження сигналу: VDC GND
• номінальна напруга і струм: DC5V, >8мA
• З' єднати: pncon max-con 156 MLS
• сигнал з' єднання: NPN транзистор з відкритим кололектором
• імпульсний вихідний цикл: 50 + 10%
• опір: 100 м Ом і вище
• Робочий тиск: менше 0,8 мпа
• електрична міцність: AC 500 У 50 Гц
• розмір: 56 x 50 x 35 мм

Характерики:

• Робоча температура: 0°C~+80°C
• Обчислений діапазон: 75 - 570 мл/мін
• Робочий тиск: -10 - 0.3 бар при 20 °C
