Основні атрибути | |
---|---|
Тип | Модуль |

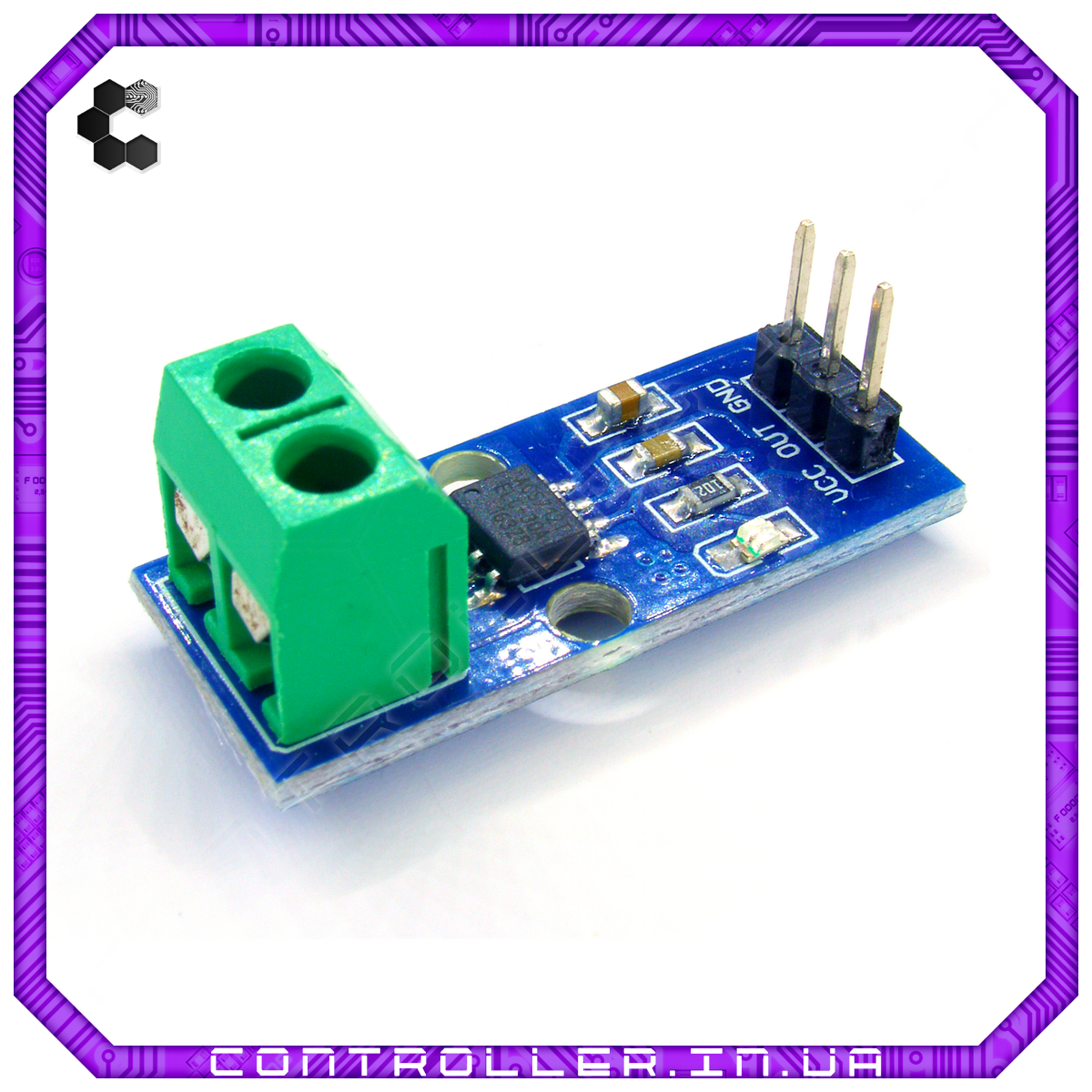

Датчик струму ACS712 30А використовується для вимірювання сили струму в діапазоні від -30 а до +30 А.
Модуль побудований на базі чіпа ALLEGRO ACS712T ELC-30A, який працює на ефекті Хола.
Токова частина електричного струму не пов'язана з вимірювальною.
Підключається до аналогічного входу мікроконтролера і вимірюється загальна напруга з розрахунку 66 мВ на 1 А (тобто, якщо на вході 132мВ, то струм 2А, що тече).
Для правильної зміни струму потрібно робити виміри в піковій точці синусоїди.
Характерики:
- Стрес на робочому місці: 5 В
- Діапазон виміру: -30...+30 А
- Пульверизатор холла: ACS712T ELC-30A
- Точність: 1.5%
- Вихідний стрес при i = 0a: 2.5В
- Зміна вих. напруження під час протікання струму: 66 мВ / А
- Ціна: 115 ₴
