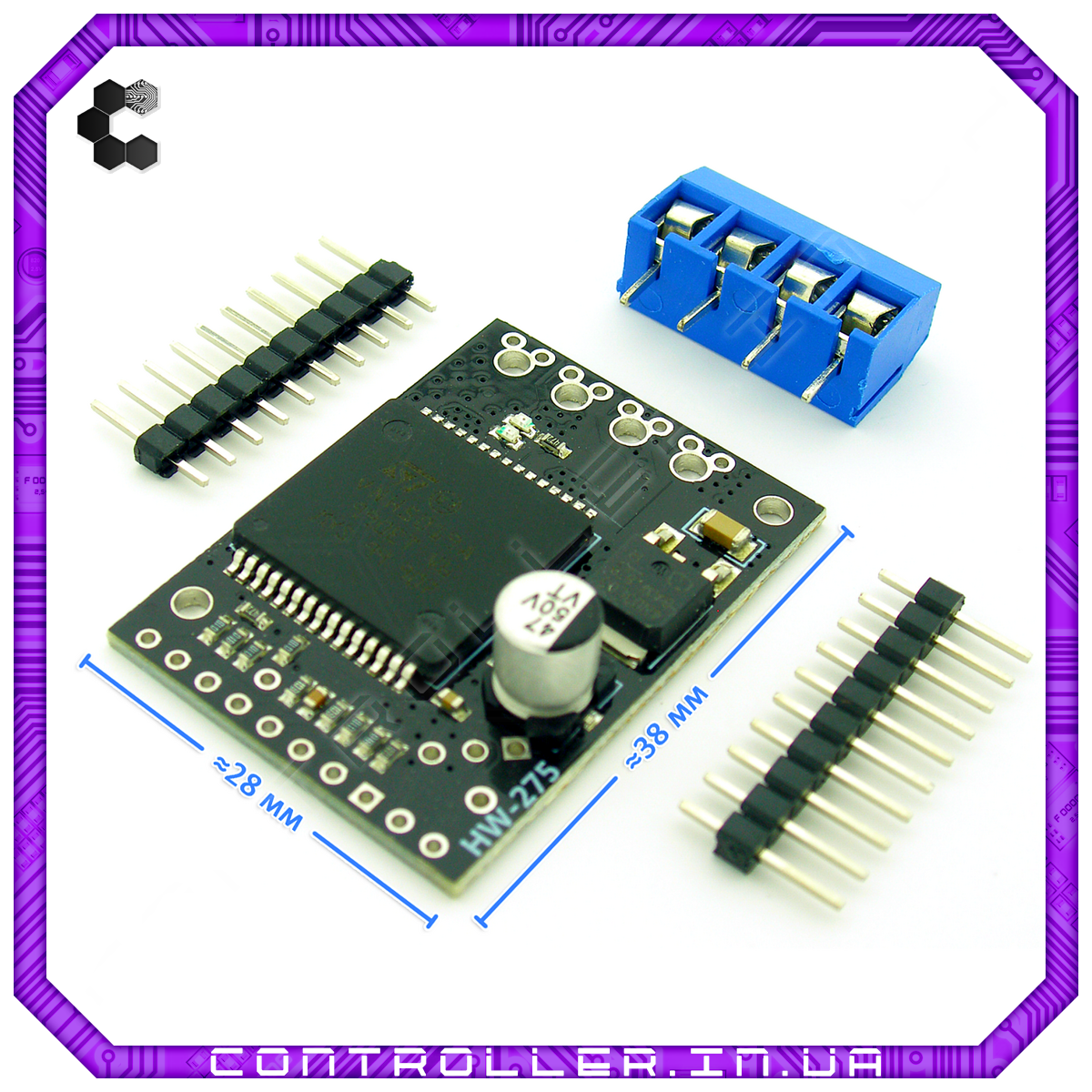

Драйвер двигунів одноканальний VNH5019 30А

Ця плата дозволить вам з легкістю керувати потужним двигуном постійного струму за допомогою Arduino-сумісної плати.

Ці добре відрегульовані драйвери двигунів VNH5019 працюють від навантаження від 5,5 до 24 В і можуть забезпечити тривалий струм у 12 A (піковий 30 A).

Ці драйвери мають вбудований зворотній зворотній зв'язок, а для забезпечення тихої роботи вони також підтримують ультразвуковий ШИМ.

Окрім драйверів, на ній встановлено стандартні компоненти, у тому числі підтягуючі і захисні резонтори та польові транзистори, для захисту від зміни полярності акумулятора.

Усі платіжні змонтовані і перевірені, у комплекті є дві клемні колодки і чотириконтактний багнетний роз'єм типу PLS.

Не потрібно двох джерел живлення для силової та вхідної  частини.

Всі необхідні напруження, зокрема для керування ключами та живлення вхідних цепей, керованих логічними рівнями, формуються всередині мікросхеми.

Якщо у вас немає Шимін-сигналу, ви можете подавати на драйвер прості логічні сигнали, але при цьому  Ви не зможете контролювати швидкість двигуна.

Характерики:

1. Мікросхема драйвера: VNH5019
2. Мінімальна напруга двигунів: 5.5 В
3. Максимальна напруга двигунів: 24 В
4. Максимальний струм двигунів: 12А, 30А (пиковий)
5. Частота керування ШИМ: 20 КГц
6. Виключення при недостатньому або надмірному напруженні
7. Тепловий захист
8. Захист від короткого замикання на землю та харчування
9. Підтримка роботи з 5 В і 3,3 В логічними сигналами (високий рівень більший за 2,1 В)
