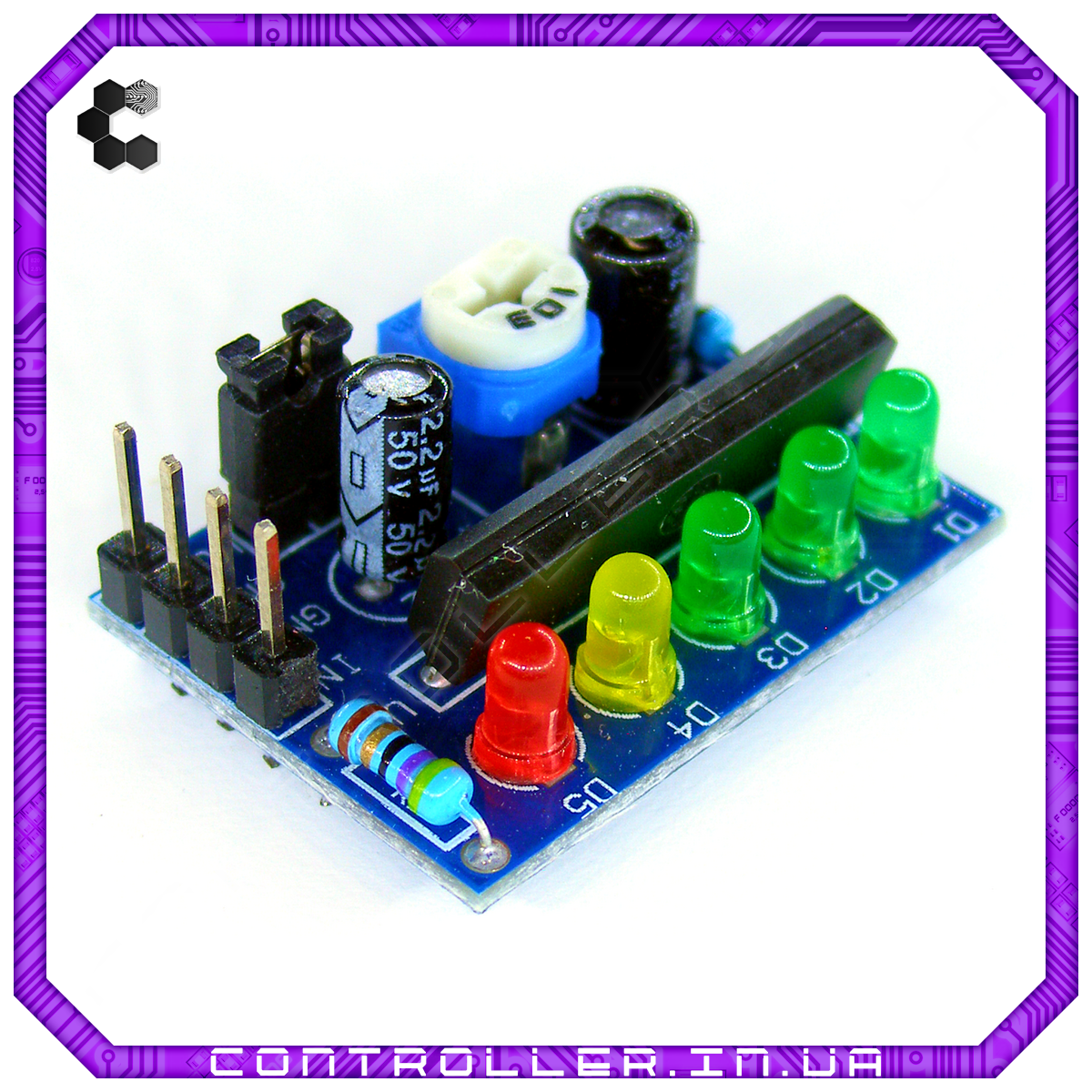

Світлодіодний індикатор KA2284 рівня сигналу/заряду
94 ₴
Мінімальна сума замовлення на сайті — 100 грн
- Готово до відправки
- Код: 18-84-74
| Основні атрибути | |
|---|---|
| Тип | Корпус |
Світлодіодний індикатор рівня аналогового сигналу, зібраного на мікросхемі KA284 і повністю сумісний з Arduino.
Індикатор призначено для встановлення змінного аналогічного сигналу (індикація налаштування тюнера, індикація рівня сигналу на лінійному виході, індикація вихідної потужності, індикатор живлення, індикація рівня заряду акумуляторів або батарей тощо).
Для використання індикатора вам слід спочатку змонтувати його живлення, потім змонтувати джерело сигналу і почати роботу.
Залежно від рівня сигналу, горітиме світлодіоди D1 — D3 (зелені), D4 (жовтий), D5 (червоний), відповідно D1 — D3 — невеликий або нормальний рівень сигналу, D4 — поріг, D5 —ксимальний.
Для регулювання рівня сигналу на корпусі індикатора є підрядковий резистор RP1. Також на корпусі індикатора є джампер P2, за допомогою якого можна перевести плату у режим змінного струму.
Характерики:
- Стрес на робочому місці: 3.5..5 В
- Використано струм: 7...10 мА
- довжина x висоти: 21.1 х 28.7 х 11.2
- Вага в грамах: 4.21
- мікросхема: KA2284
- Мінімальна вхідна напруга: 50 мВ
- частотний діапазон: 20...20 000 Гц
- Діапазон індикацій: 18...20 dB
- Ціна: 94 ₴
