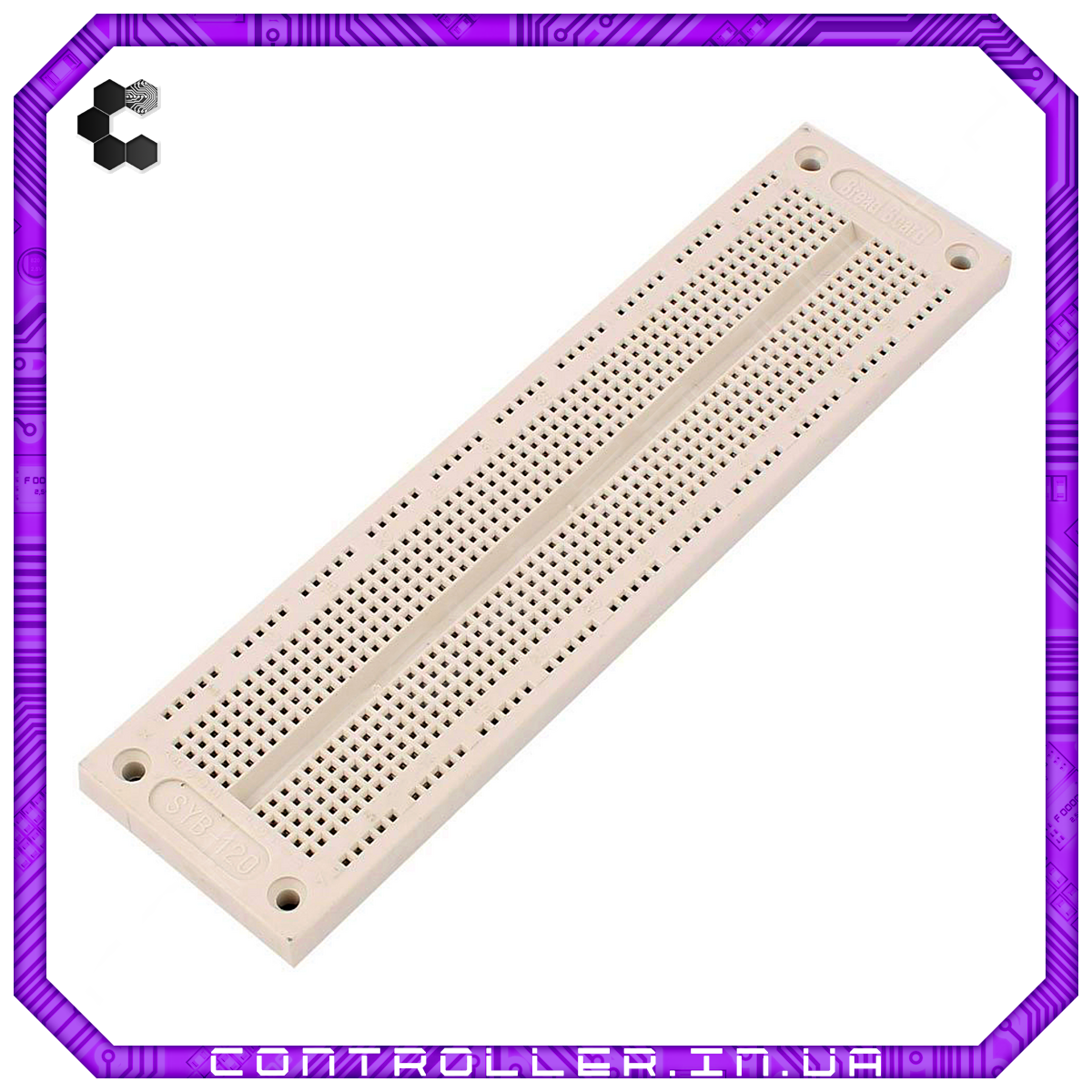

Макетна плата Безпайкова SYB 120х700

Качочарні макетна плата SYB-120 на 700 точек для прототипування без використання пайки. На тильному боці плати є двосторонній скотч, який дозволяє надійно закріпити макетну плату у зручному місці.

Пристрій макетної плати такого типу просте. Це пластиковий корпус з великою кількістю отворів на верхній площині. У отворах розташовані контактні роз'єми для встановлення деталей. Роз'єми допускають встановлення контактів і дротів діаметром до 0,7 мм, відстань між ними - стандартні 2,54 мм, що дозволяє встановлювати транзистори та мікрозхеми в DIP-корпусах.

Роз'єднані між собою у вертикальні рядки по п'ять штук, також на багатьох окулярах є позначені шини харчування - у них роз'єднані на всю довжину плати (по горизонталі), і позначені синій (-) і червоної (+) рисами. Фізично роз'їм і шини зроблені у вигляді металевих контактів, вставлених з зворотного боку плати, і закриті захисною наклейкою. Існують безприкладні макети різних розмірів: від 105 до 2500 або більше контактних точок. Для зручності на платі може бути нанесена координатна сітка. Багато платежів розроблено за типом конструктора — кілька з них можна зібрати в одну велику плату, що дозволяє проектувати дизайн додатків.

Характерики:

• довжина x висоти: 17.7 x 46 x 8.2
• Вага в грамах: 65.67
• текст: пластик ABS plastic
• кількість контактів: 700
• записи контактів: Фосфорна бронза нанесена на сплав нікчема
• максимальна допустима температура: Коротко до + 150 градусівC
• опір контакту: 100 mΩ (Max)
• Спротив ізолятора: 1000 mΩ (Min.) @DC 500 V
• Точка зв' язку: 600
• Точка розподілу: 100
• Кількість циклів з’ єднання: 5000
• крок точок: 2.54
• максимально допустиме напруження: 300 В
• максимально коректний струм: 3...5 А
