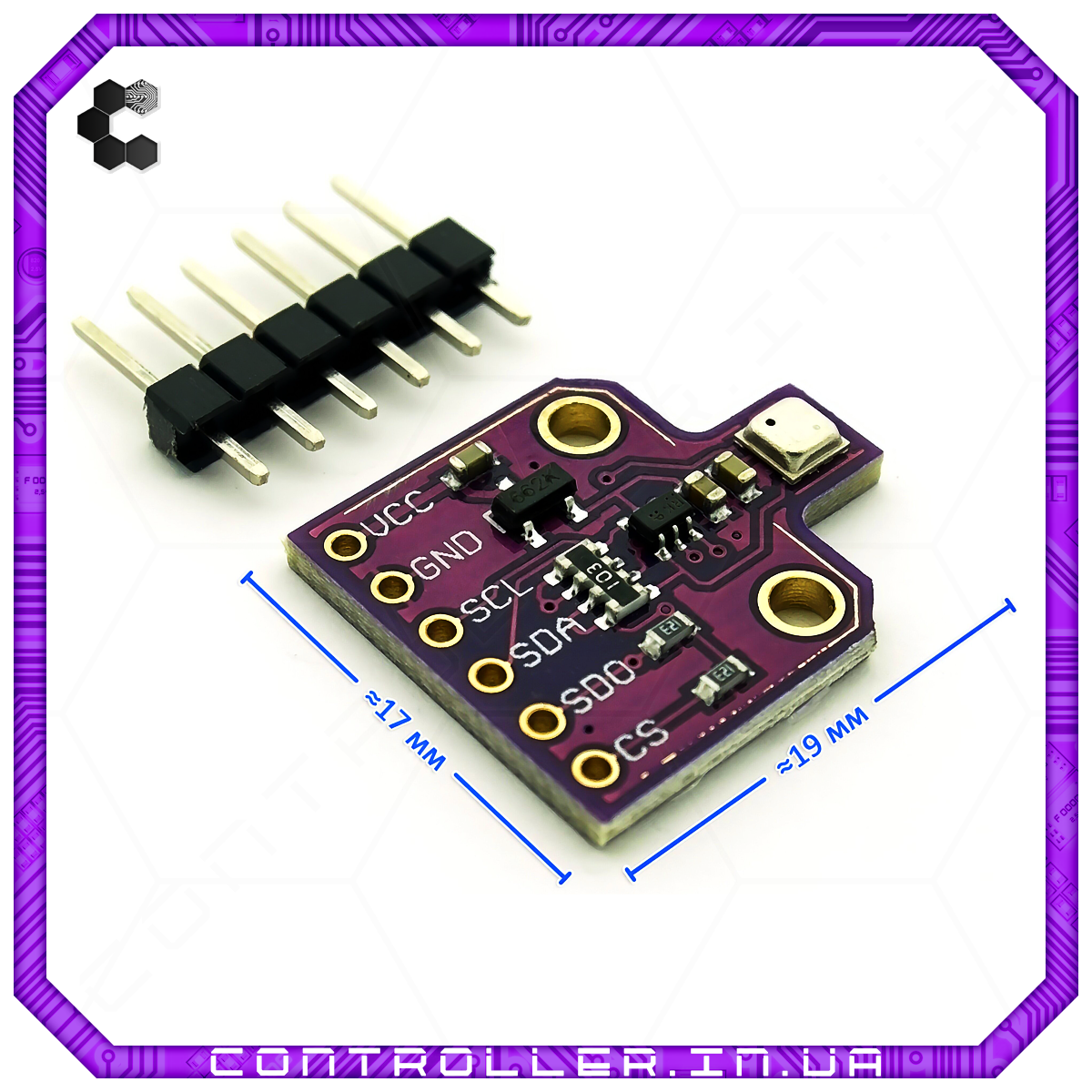

Модуль датчика якості повітря BME680

BME680 - цифровий датчик якості повітря, тиску, вологості і температури заснований на сучасному цифровому сенсорі Bosch BME680.

Цей модуль має два способи зчитування даних: послідовний порт (рівень TTL) або I2C інтерфейсів датчиків. Відрізняється високою точністю і високою стабільністю. Швидкість передачі даних послідовного порту становить 9600bps і 115200bps. Існує два режими виводу даних: безперервного виходу і виходу за запитом, які можуть адаптуватися до різних умов роботи. Якщо ви замикаєте PS, додаток переходить у режим обміну I2C інтерфейсом і в цьому режимі мікроконтролер не бере участі в роботі і не споживає струму. Модуль може використовуватися просто як сенсор BME680.

Вмонтований метало-оксидний датчик органічних леткових речовин (Metal Oxide Semiconductor). Датчик гумового типу, опір поверхні якого залежить від вмісту в повітрі етанолу, ацетона, вигріна, продукту дихання і пр.

Використання нагрівача призводить до того, що датчик ЛОВ виявляється найжорстокішим. Серед вбудованих сенсорів. Піковий струм споживання нагрівача досягає 18 мА. Завдяки тому, що в режимі «Ultra Low Power » існує 90 мкА в режимі « Low Power » і 12 мА під час періодичного опитування, використання яких значно зменшується. В основному режими різняться частотою опитування і, відповідно, часом відгуку.

У модулі встановлено стабілізатор тиску та конвертер рівнів шини. При першому вмиканні датчика потрібно прогріти протягом 40 хвилин. Так само після кожного включення час прогріву датчика близько 15 хвилин.

Характерики:

• Робочі навантаження: 3,3...5 В;
• Середній струм: 12 мА;
• інтерфейс: I2C;
• Формат вимірювання температури: -40... +85 °C;
• Роздільна здатність вимірювання температури: 0,01 °C;
• Точність вимірювання температури: + 1 °C;
• діапазон вологості: 0...100%;
• Роздільна здатність виміру вологості: 0,008 %;
• Точність вологості: +-3 %;
• діапазон виміру тиску повітря: 300...1100 hPa;
• роздільна здатність тиску: 0, 18 Pa;
• Точність виміру тиску: + 1 Pa;
• діапазон вимірювання IAQ: 0...500.
