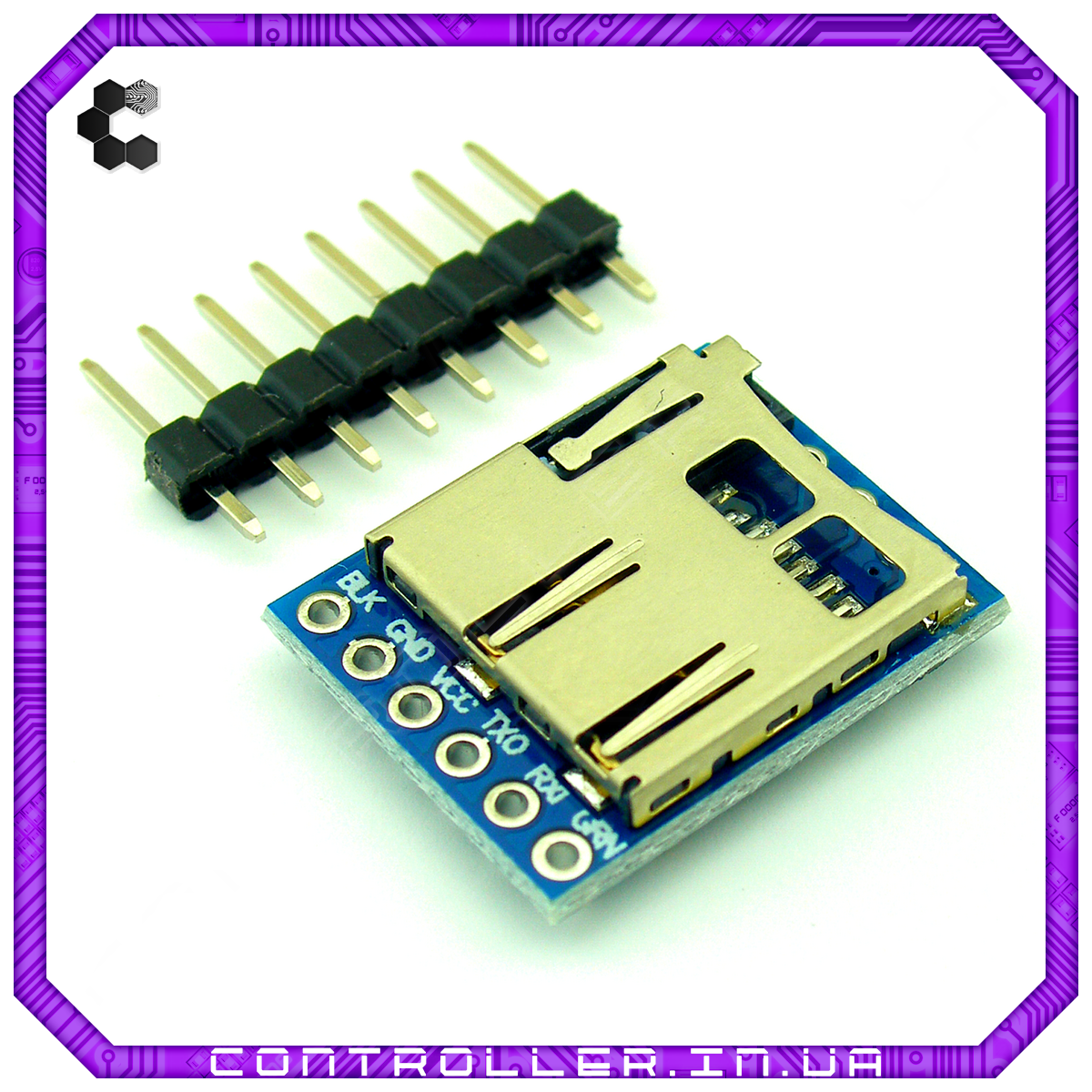

Плата даталоггер OpenLog для Arduino

Плата OpenLog реєстратор даних MicroSD розйомкою для Arduino

OpenLog - даталоггер на microSD мапу.

OpenLog- це реєстратор даних. Простою у використанні, легкою у зміні. Ми хотіли створити серійний реєстратор, який би просто працював. Просто подайте живлення на додаток, і він почне реєструвати отримані дані зі швидкістю 9600bps. Натискання комбінації клавіш Ctrl+z 3 призведе до виходу з реєстрації даних і перемикання команд. Команда « NEW» створить новий файл. Команда MD створює каталог. При команді «?» з'явиться список команд. OpenLog робить не багато, але створює звіти про серійні потоки даних дуже добре.

Приклад:

>new testfile.txt

>append testfile.txt

<( Відправляє великий об’ єм тексту після трьох разівового натискання на ctrl+z).

Це справді так! Прошивка OpenLog заснована на програмі sdfatlib Білла Греймана. OpenLog підтримує FAT16 і FAT32 microSD карти (Ми тестували до 16 гб!).

Особливості:

Можливість використання недорогих MicroSD карт FAT16/32 до 16 ГБ.

Простий командний інтерфейс.

Змінити швидкість передавання та інші параметри системи можна за допомогою редагування файла config.txt через комп’ ютер.

Три режими роботи:

NewLog створює новий звіт і негайно починає реєстрацію даних.

SeqLog додає файл з назвою « SeqLog.txt » при кожному вмиканні, починає реєстрацію даних.

Командний режим запускає OpenLog за допомогою командного рядка після запуску

Швидкість передачі від 2400 до 115200bps.

Налаштування пристрою за допомогою config файл або системного меню.

Харчування, Земля і RX-I це мінімальна кількість з' єднань.

Перепрограмована ATmega328 використовує Arduino IDE.

Два світлодіоди показують процес запису.

Вхідний тиск від 3,3 В до 12В.

2 мА при найменшому, 6 мА при максимальній швидкості запису.
