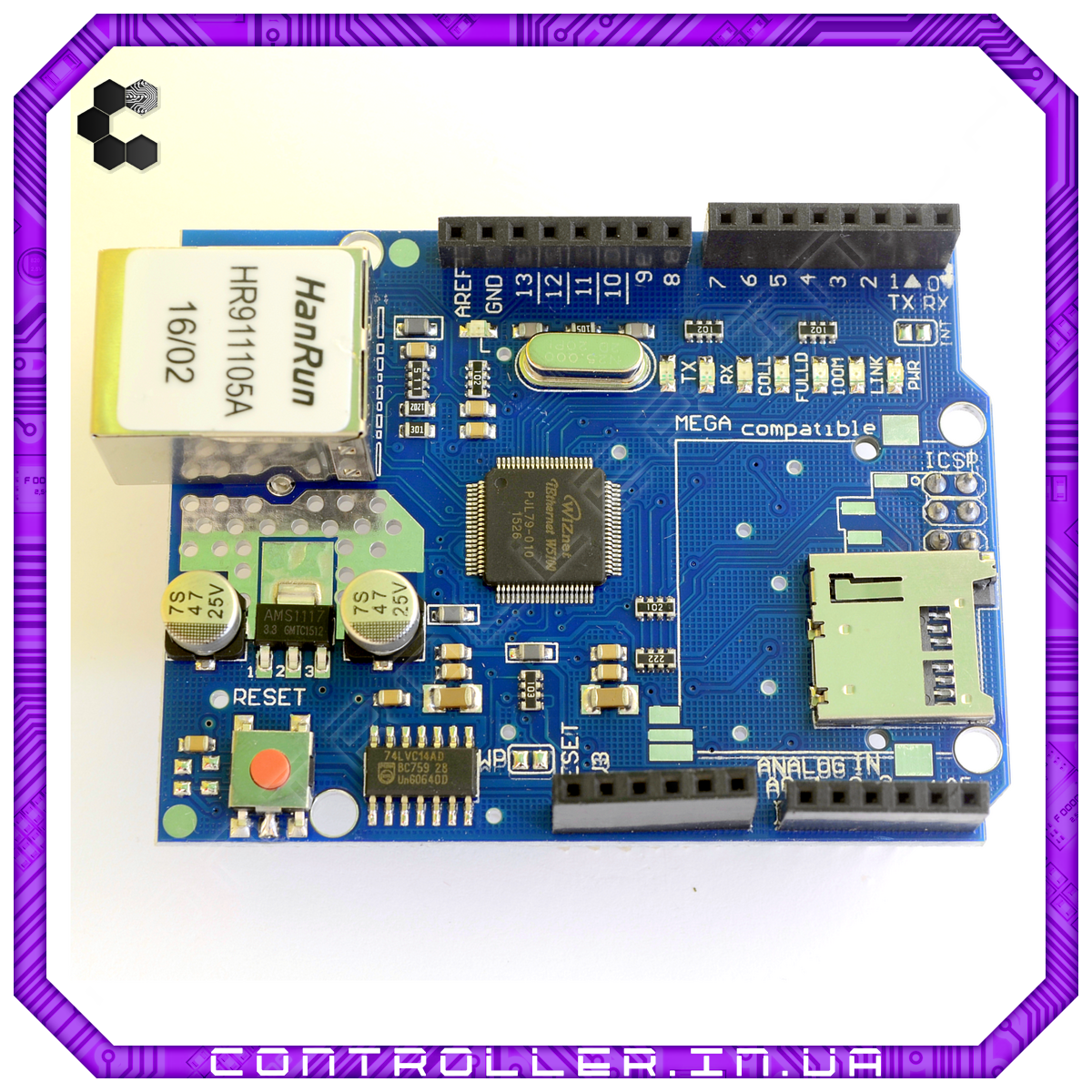

Arduino Ethernet Shield дозволяє швидко змонтувати ваш Arduino-проект до мережі Internet через RJ45-кабель. Він побудований на чіпі Wiznet W5100 з підтримкою TCP і UDP. Також на платі є вбудований карт-ридер для флеш-карт формату MicroSD, Дозволяє зберігати на них дані. Для роботи з даними додатками можна використовувати стандартні бібліотеки Ethernet Library і SD Library.
Ethernet W5100 плата для Arduino дозволяє за лічені хвилини підключити Ардуїно до глобальної мережі Інтернет. Для цього достатньо лише змонтувати додаток до Ардуіно, під'єднати його до мережі кабелем RJ-45
Ethernet W5100 плата для Arduino легко підключається, потрібно просто розташувати його над Arduino і скликувати піни. Далі з'єднуємо кабель мережі до Ethernet Shield і USB від комп' ютера до Arduino. Можна починати роботу.
Ардуіно співпрацює з мікросхею W5100 і SD-картою пам'яті по одній SPI-шині (через роз'єм ICSP).
В плати Ethernet W5100 використовується стандартне мережеве роз' єднання RJ45.
Кнопка скинення на платі робить скинення Ардуіно разом з контролером W5100.
Також на платі Ethernet W5100 розташовано декілька світлодіодів-дикаторів:
PWR: показує наявність живлення основного пристрою і плати розширення
LINK: світиться, якщо є з’ єднання з мережею; блимає під час вивантаження або отримання даних
FULLD: світиться, якщо мережеве з’ єднання підтримує повноекранний режим роботи
100M: світиться, якщо мережеве з’ єднання належить до 100 МБ/с (на відміну від мереж 10 Мб/с)
RX: блимає під час отримання даних
TX: блимає у процесі надсилання даних
COLL: інформує про виявлення мережевих коллізій
Ethernet може створювати сигнали переривань, які дозволяють повідомляти Ардуїно про різні події, що виникають у модулі W5100.
Ethernet W5100 плата для Arduino розширює можливості Arduino і дасть вам величезне поле для творчості. Можна використовувати як простий веб-сервер або переглядати стан будь-яких сенсорів через Web, а також здійснювати дистанційне керування пристроями через Internet.
Підтримка 10/100 Base TX
Підтримує підлогу / повний дуплекс
Підтримує автоматичне визначення і автоматичне перехресне виявлення
IEEE 802.3/802.3u
Працює 3.3V з 5V I / O сигналом
Індикатор стану світлодіодів
Інтернет-протоколи: TCP, IP Ver.4, UDP, ICMP, ARP, PPPoE, IGMP
Ethernet протоколи: DLC, MAC
Підтримка 4 незалежних з’ єднань одночасно
Підтримка MCU інтерфейсу шини SPI
Підтримка технології "прямий / непрямий режим доступу"
Підтримка Socket API для програмування програм
Характерики:
- Інтерфейс керування: SPI
- довжина x висоти: 5 х 3 х 1,7 см.
- Вага в грамах: 20 г.
- Робоча температура: 0...70 ℃
- Ціна: 573 ₴
