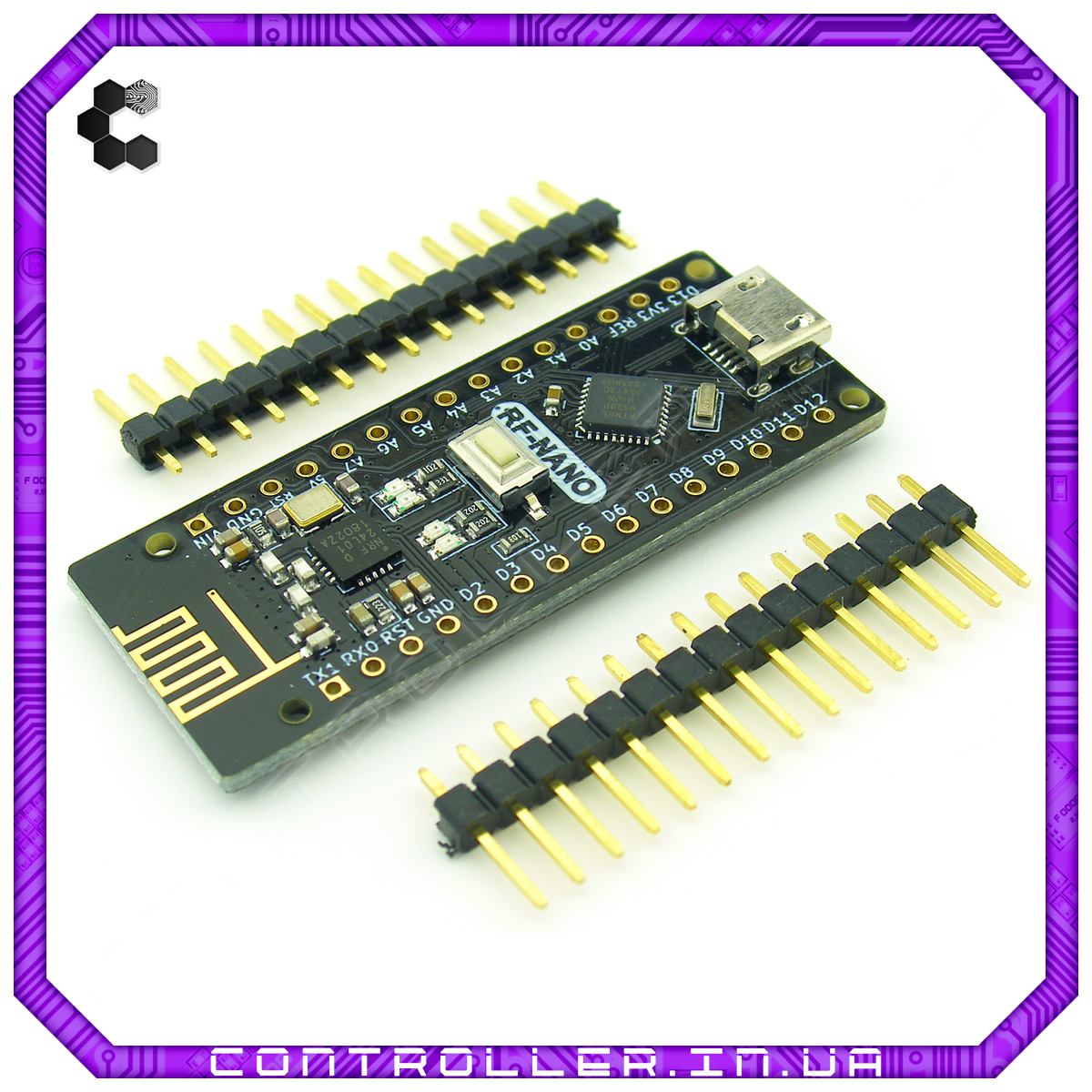

Мікроконтролер Arduino Nano 3.0 ATMega328 CH340 microUSB з NRF24l01 2,4G ніжки не розпаяні

Arduino Nano V3.0 - це маленьке, готове до використання і добре працює з макетними платами пристрій, розроблений на мікроконтролері ATmega328.

CE - 10 пін

CSN - 9 пин.

Мініатюрний додаток на основі популярного мікроконтролера ATMEGA328P.

Також на платі є чіп nRF24L01+

Для макетування за допомогою безважних макетних плат, контакти виведені на дві лінійки по краях плати, крок виводів 2,54ммм, відстань між лінійками 15ммм.

Вмонтований botloader і перетворювач USB <> COM на базу мікросхеми CH340, дозволяє оновлювати прошивку без використання програматора, єдиним натисканням кнопки на комп'ютері. Проте, при необхідності, може бути "прошит" і будь-який стандартний клієнт з стандартним 6-виводним інтерфейсом ISP.

Nano 3.0 (CH340G) є аналогом поширених модулів Nano 3.0, і відрізняється від них лише переробленої схемного перетворювача USB <> COM, інтегрованого на плату. Замість мікросхеми FT232RL виробництва FTDI, в цій версії модуля застосована мікросхема CH340G, виробництва WCH.

Характерики:

• мікроконтролер: ATmega328
• Стрес на робочому місці: 5 В
• цифрові входи/виходи: 14
• аналогічні входи: 8
• Постійний струм через вхід/вихід: 40 мА
• flash - пам’ ять: 32 КБ з яких 2КБ використовуються для завантаження
• Вхідний стрес (рекомендований): 7 -12 В
• озу - sram : 2 КБ
• Незалежна пам' ять eeprom: 1 КБ
• частота: 16 МГц
• Кількість шеймів: 6
