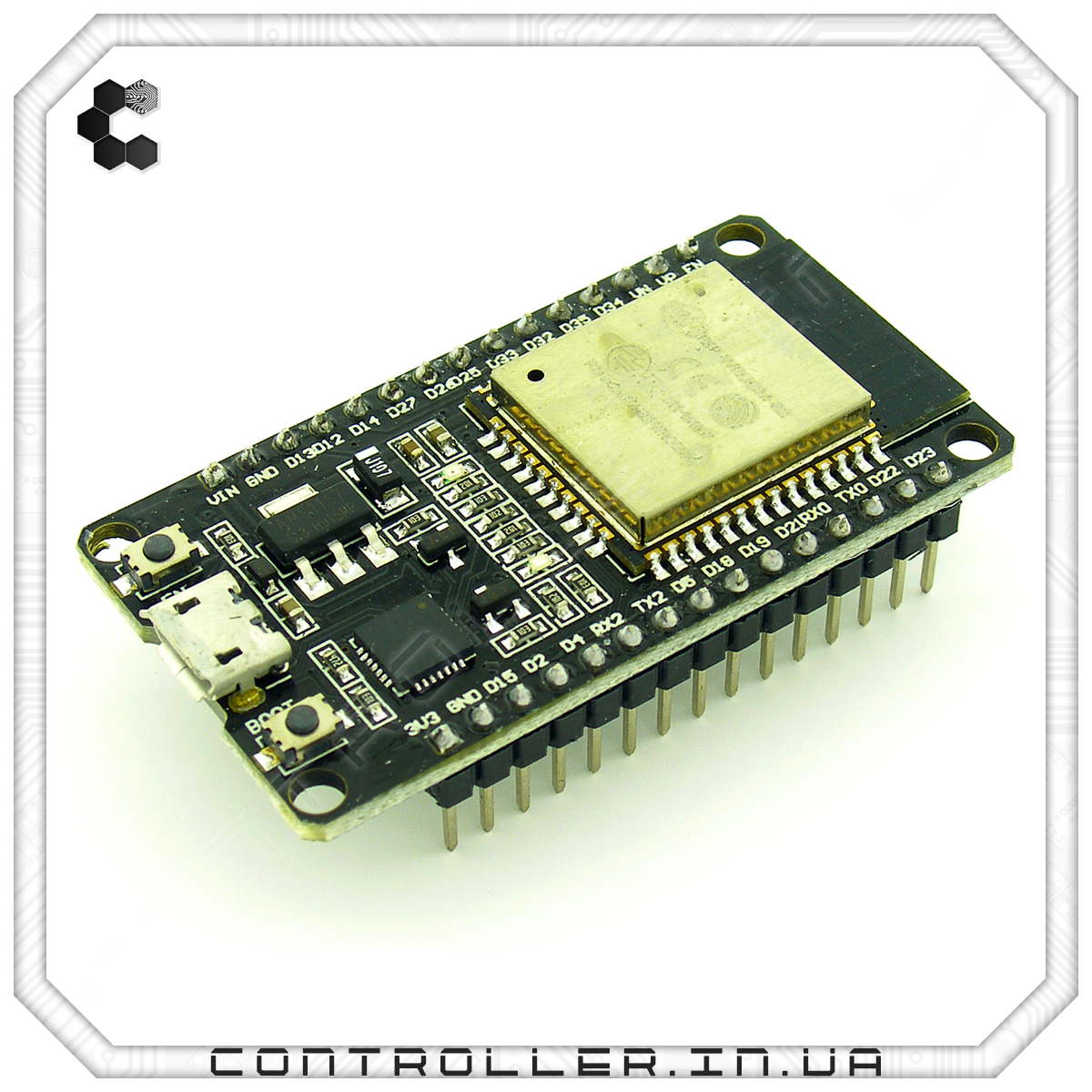

Модуль ESP32 WROOM CH9102X

ESP-WROOM-32 - це новий ESP32 WiFi Devkit додаток, з вбудованим Bluetooth і USB мостом, для з' єднання з ПК.

На модулі встановлено потужний двоядерний процесор Dual-Core, вбудований USB міст, вбудований стабілізатор живлення.

Цей процесор виготовлений за технологією 40nm, тому він має низької енергії та нагрівання.

ESP32 має дуже багато переваг перед ESP8266, він потужніший і при цьому менше споживає енергії, велика швидкість передачі WiFi, багато вільних портів GPIO.

На платі є АЦП і ПАП, практично всі можливі інтерфейси для передачі даних і ще багато всього, дивіться нижче характеристики ESP-WROM-32.

Повністю доступні для використання висновки: GPIO 2, 4, 12, 14, 13, 15, 16, 17, 25, 25, 27, 32, 33.

Всі, хто працює тільки на вхід: GPIO 34, 35, 36, 39.

Якщо не використовувати Serial, SPI або I2C, можна додати ще 8 виводів GPIO 1, 3, 5, 18, 19, 21, 22, 23.

Для з' єднання зовнішньої SD карти: GPIO 6, 7, 8, 9, 10, 11

ESP32 підтримує мови програмування Lua і Arduino IDE.

Характерики:

• 32-бітний двох атомних мікропроцесор - Xtensa LX6
• Частота процесора -160-240 МГц
• ОЗУ 520 КБ
• ПЗУ — 448 КБ
• RTC таймер з 16 КБ ОЗУ
• Зовнішня флеш пам'ять 4-16 МБ
• Харчування 2.2 В — 3.6 В

Периферія:

• 18 х 12- бітовий АЦП
• 2 х 8- бітовий ЦАП
• 10 х порт в режимі сенсорних кнопок
• 1 x вбудований температурний датчик
• 4 x SPI
• 2 x IS1
• 2 x I2C
• 3 x UART
• 1 х Host (SD/eMMC/SDIO)
• 1 х slave (SDIO/SPI)
• 1 х Ethernet MAC interface with dedicated DMA and IEEE 1588 support
• 1 х CAN 2.0
• 1 х IR (TX/RX)
• 16 х LED PWM
• Motor PWM
• Hall sensor
• Ultra-low-noise analog pre-amplifier

Енергетична вартість:

• Максимальний струм WiFi - 160-260 мA
• Поштовхування без WiFi і Bluetooth - 20 мА
• LightSleep — 0.8 мА
• DeepSleep — до 10 мкА
• Режим гіберації з активним RTC — 5 мкА

WiFi и Bluetooth:

• WiFi11n 2.4 Гц з максимальною швидкістю 150 Мбіт/сек
• Шифрування WPA/WPA2/WPA2-Enterprise/Wi-Fi Protected Setup WPS
• Bluetooth v4.2 BR/EDR and BLE
