Мікроконтролер AIR105 з 4 Мб з камерою

Мікроконтролер Air105 - це пристрій від Aizhou, що базується на 32-бітному ядрі SC300, яке підтримує набір інструкцій ARMv7.

Він має широкий спектр периферійних блоків та побудований на популярній архітектурі.

Контролер оснащений 640 кілобайтами оперативної пам'яті, а пам'ять програм зберігається на зовнішньому мікросхемі об'ємом 4Мб, підключеній через високошвидкісний QSPI.

Серед доступних периферійних інтерфейсів - UART, SPI, I2C, USB-OTG, паралельний інтерфейс для з'єднання дисплеїв, 8 таймерів загального призначення, контролер прямого доступу до пам'яті, 10-бітний ЦАП, 7-канальний 12-бітний АЦП. Також є вбудований контролер заряду літієвих акумуляторів зі струмом до 200мА і лінійний преобразователь напруги на 3.3В.

Контролер підтримує як 5В, так і 3.3В в якості напруги живлення. Тактова частота може досягати 204МГц.

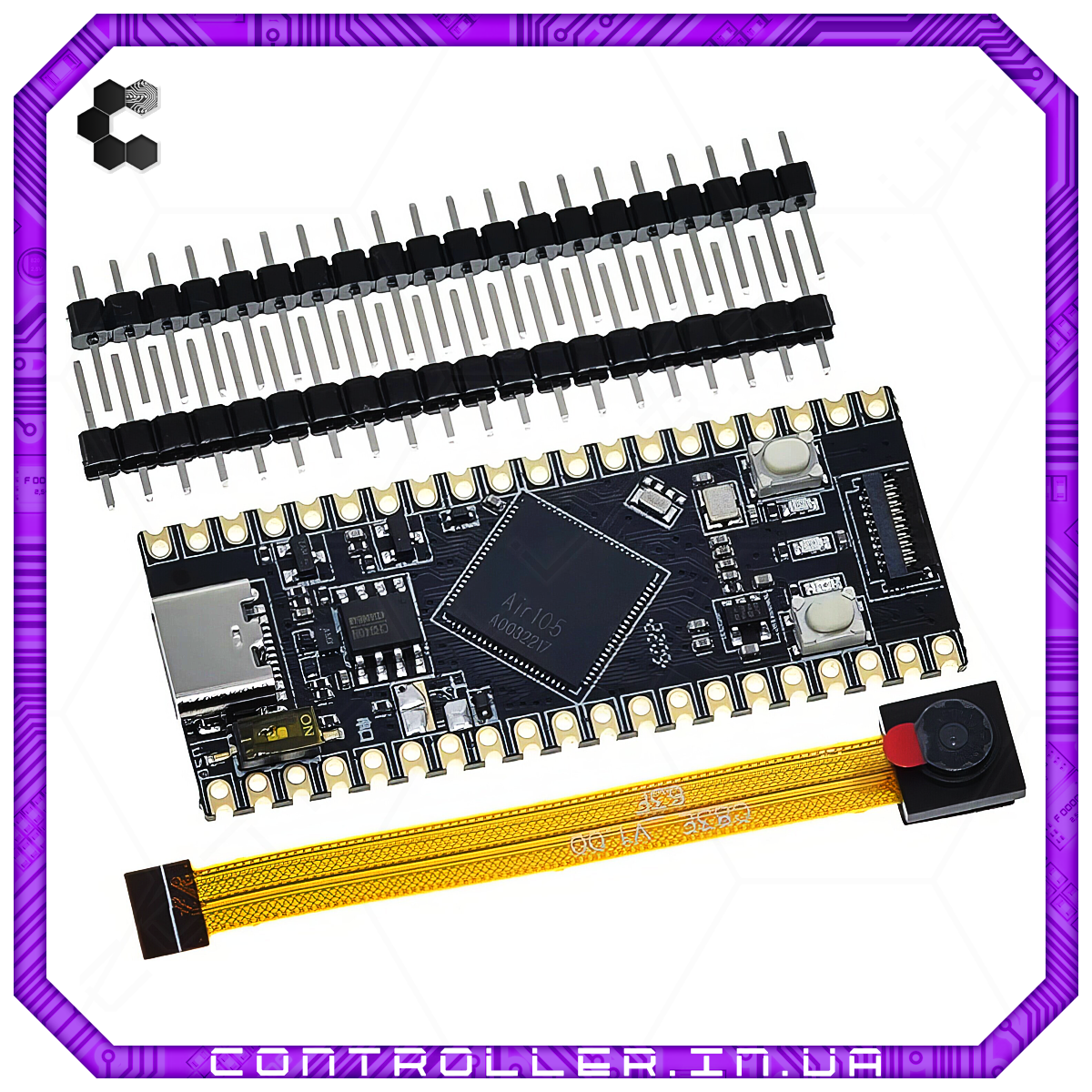

Окрім процесора, на платі також встановлені 2 кнопки, 3 світлодіодні індикатори, роз'єм USB Type C та роз'єм для підключення камери.

Характеристики:

• Модель: Core-Air105-V1.0
• Ядро: Cortex-M4
• Робоче напруга: 5В / 3.3В
• Частота: 204МГц
• ОЗП: 640КБ
• Флеш-пам'ять: 4Мб
• Камера в комплекті
• Інтерфейси: UART, GPIO, I2C, ADC, SPI
• Роз'єм USB: Type-C
• Розмір плати: 50 х 21мм
