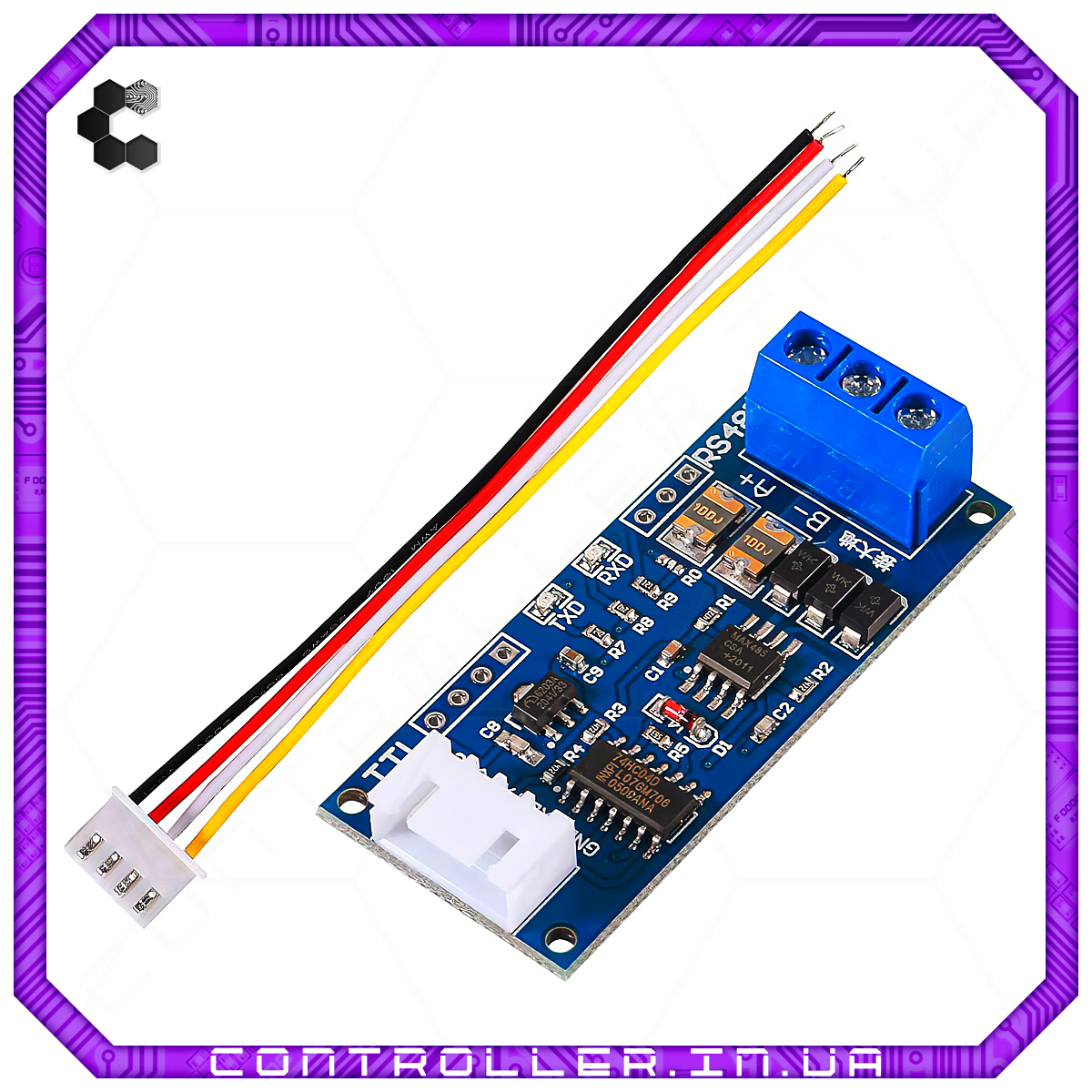

Конвертер XY-K485 RS485 - TTL на MAX485

Конвертер RS485 - TTL на MAX485 - це промислова версія плати, призначена для роботи з лінією "RS-485" в строгих полевих умовах або в умовах промислового перешкоджання, і має елементи захисту від перенапруги та апаратного автоматичного керування потоком даних (Automatic Flow Control).
Конвертер інтерфейсу RS-485 - UART TTL з функцією захисту від перенапруги можна використовувати, якщо лінія зв'язку RS-485 використовується в складних уличних умовах і/або має велику довжину для передачі даних між мікроконтролером та датчиками, мікроконтролером та іншим мікроконтролером, для управління поворотними відеокамерами за допомогою протоколу "Pelco-D" і т. д.
Конвертер забезпечує захист інтерфейсу - на платі встановлені три двонапрямлені TVS-діода (Transient Voltage Suppression Diode - напівпровідниковий обмежувач напруги або супресор) та два самовідновлювальних запобіжника.
Пристрій може здійснювати конвертацію між TTL-сигналом і RS485-сигналом, проте RS-485 працює в напівдуплексному режимі. У цьому режимі може бути здійснений двосторонній обмін даними, але в кожний момент часу передача інформації відбувається тільки в одному напрямку. Модуль не потребує додаткового керування "прийом - передача", оскільки має автоматичне апаратне керування потоком даних.
На платі конвертера встановлений термінальний резистор 120 Ом між лініями "A" і "B", також є два світлодіоди для індикації прийому і передачі сигналів по лініям "RXD" і "TXD".

Характеристики:

• Напруга живлення, В: 3.3 або 5
• Дальність роботи за "RS-485", м: 800
• Опір згладжувального резистора, Ом: 120
• Робочі температури, С: -40...+85
• VCC - живлення "+"
• TXD - вхід передавача UART TTL
• RXD - вихід приймача UART TTL
• GND - загальний
• A+ - прямий диференціальний вхід/вихід лінії RS-485
• B- - інверсний диференціальний вхід/вихід лінії RS-485
