Цифровий датчик струму та напруги INA219

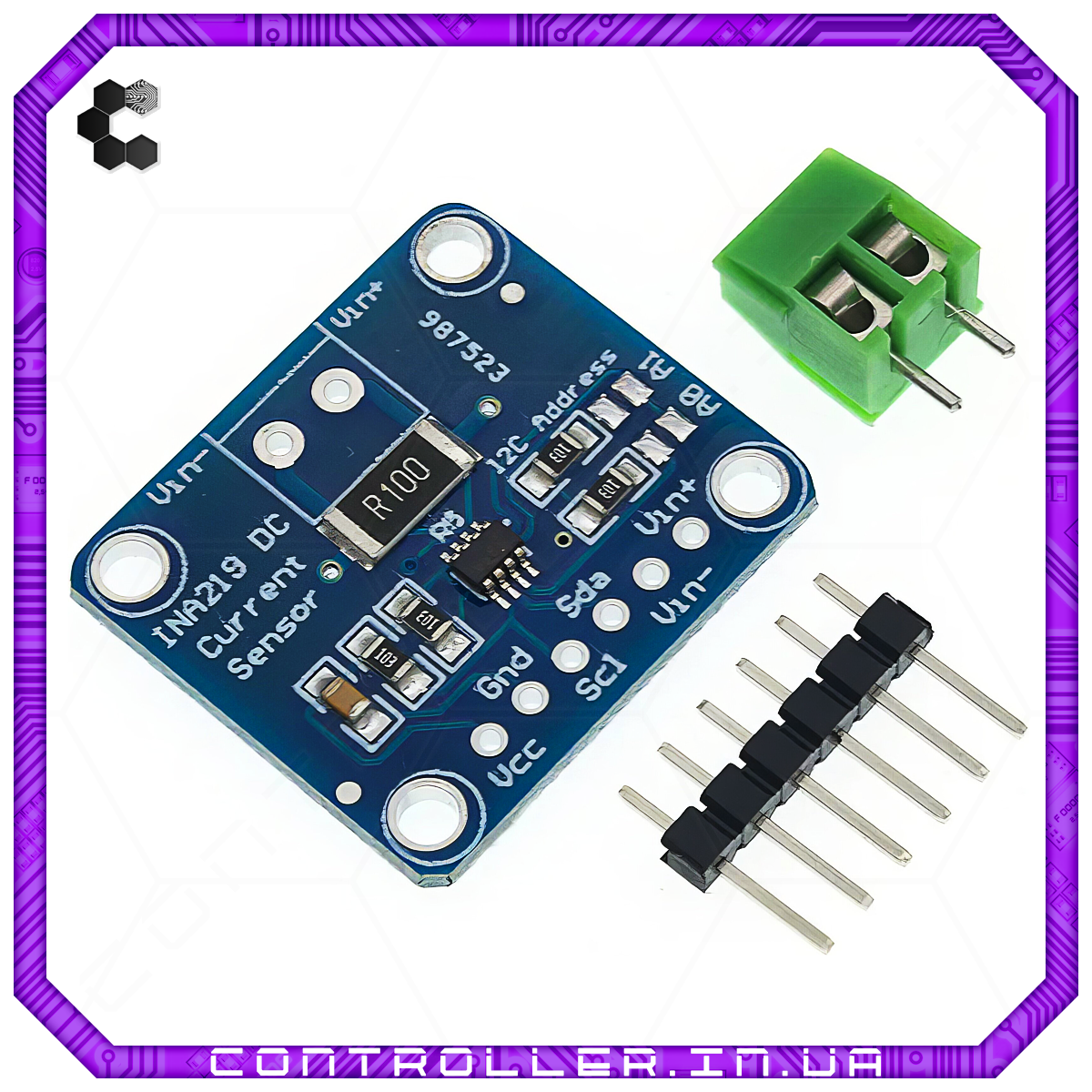

Цифровий датчик струму та напруги CJMCU-219 призначений для вимірювання таких параметрів постійного струму, як напруга, струм та споживана потужність. Модуль виконаний на мікросхемі INA219 - вимірювачі струму та напруги з нульовим дрейфом та має невеликі розміри та вагу при дуже великих можливостях та високій точності вимірювань.

Мікросхема вимірює параметри течії струму у будь-якому напрямку з автоматичним перемиканням полярності вимірювання.

Застосувати модуль можна в системах, що контролюють процес заряду/розряду акумуляторних батарей, джерелах живлення з контролем напруги та споживаного навантаженням струму.

Можливості зміни I2C адреси вимірювача дозволяють підключити на одну шину до 4-х таких пристроїв. Для підвищення точності вимірювань передбачений регістр калібрування.

Характеристики:

• Тип модуля: вимірювання електричного струму
• Робоча температура: -40°C - 85°C
• Дрейф у робочому температурному діапазоні: 100мкВ
• Максимальний вимірюваний струм: 3,2А
• Точність вимірювання струму: 0,8мА
• Роздільна здатність вимірювача: 12-біт
• Інтерфейс: I2C
• Швидкість інтерфейсу: 3,4МГц
• Максимальна вимірювана напруга: +-26 В
• Калібрування: калібрувальний регістр
• Внутрішні дані: виміряний струм та потужність
• Фільтрація: х128 відліків
• Напруга живлення: 3 - 5В
