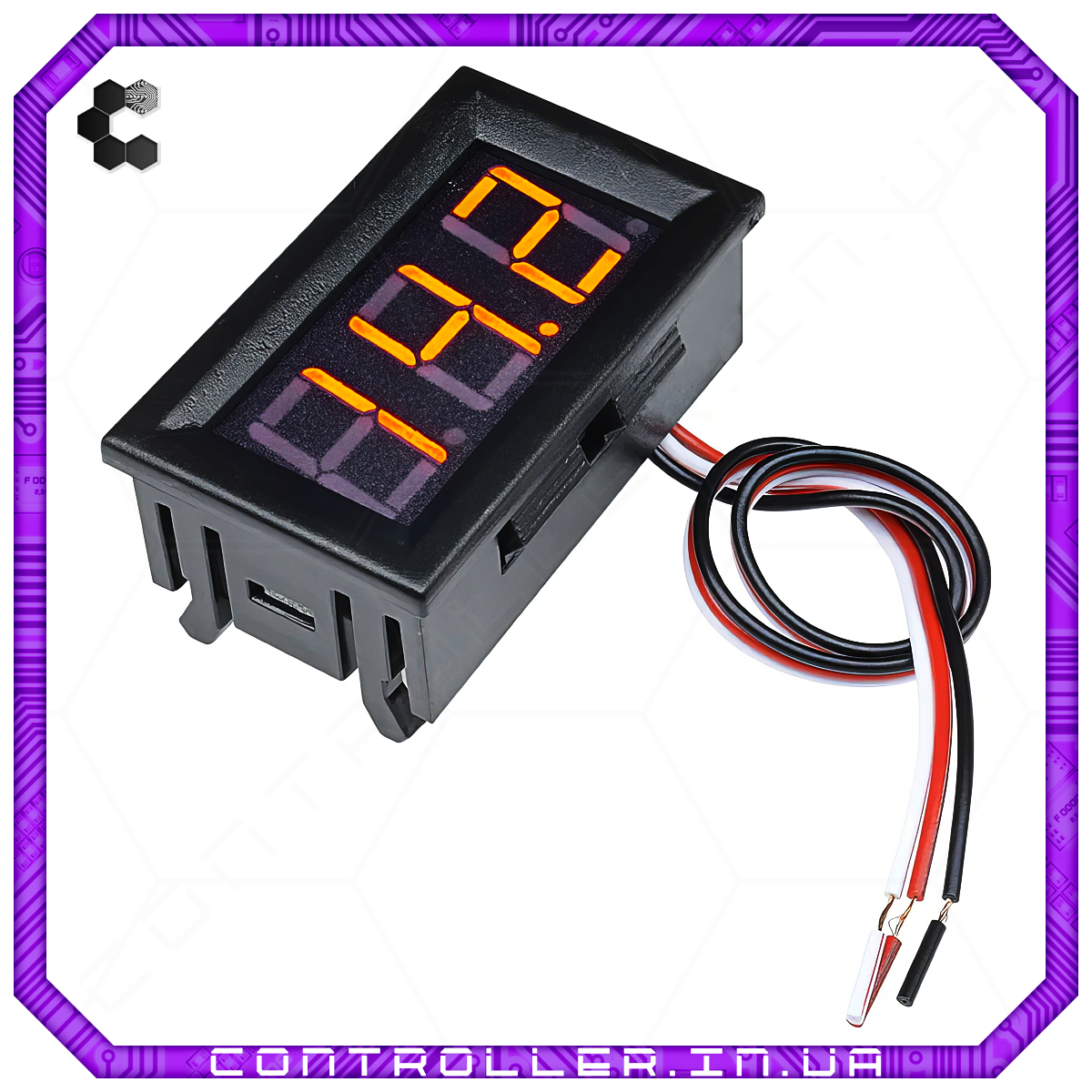

Вольтметр постійного струму DC 0-100В помаранчевий

DSN-DVM-568 - це цифровий вольтметр, призначений для вимірювання напруги постійного струму в електричних ланцюгах.

Цей пристрій можна використовувати в блоках живлення, зарядних пристроях різних приладів і т.д. Також його можна використовувати для вимірювання напруги в різних електричних ланцюгах, підключивши пристрій до виводів.

Цифровий вольтметр підключається до вимірюваного електричного ланцюга за допомогою 3 проводів.

Призначення виводів:

• VCC (червоний провід): напруга живлення 4,7 - 30 В
• GND (чорний провід): "земля"
• VIN (білий провід): вимірювання напруги зовнішнього пристрою 0 - 100В

Цей цифровий вольтметр можна підключити двома способами:

• Якщо напруга живлення вимірюваного ланцюга знаходиться у діапазоні від 4,5 до 30 В, то пристрій можна підключити безпосередньо до ланцюга.
• При необхідності цифровий вольтметр можна підключити до окремого джерела живлення, в такому випадку до вимірюваного ланцюга необхідно підключити вивід VIN.

Пристрій живиться від вимірюваного електричного ланцюга або зовнішнього джерела живлення. Діапазон напруги живлення пристрою становить від 4,7 до 30 В. Використання напруги живлення понад 30 В може призвести до виходу пристрою з ладу. Для захисту від перевищення допустимого значення напруги рекомендується встановити на вхід запобіжник, супресор і т.д.

Характеристики:

• Діапазон вимірюваних напруг: 0 - 100В
• Напруга живлення: 4,7 - 30В
• Похибка вимірювання: 1%
• Споживаний струм не більше: 18 мА
• Час вимірювання: 300 мс
• Колір дисплею: Оранжевий
• Габаритні розміри, мм: 48 х 29 х 22
• Розмір монтажного отвору для кріплення, мм: 46 х 27
• Діапазон робочих температур: -10 - +65°C
