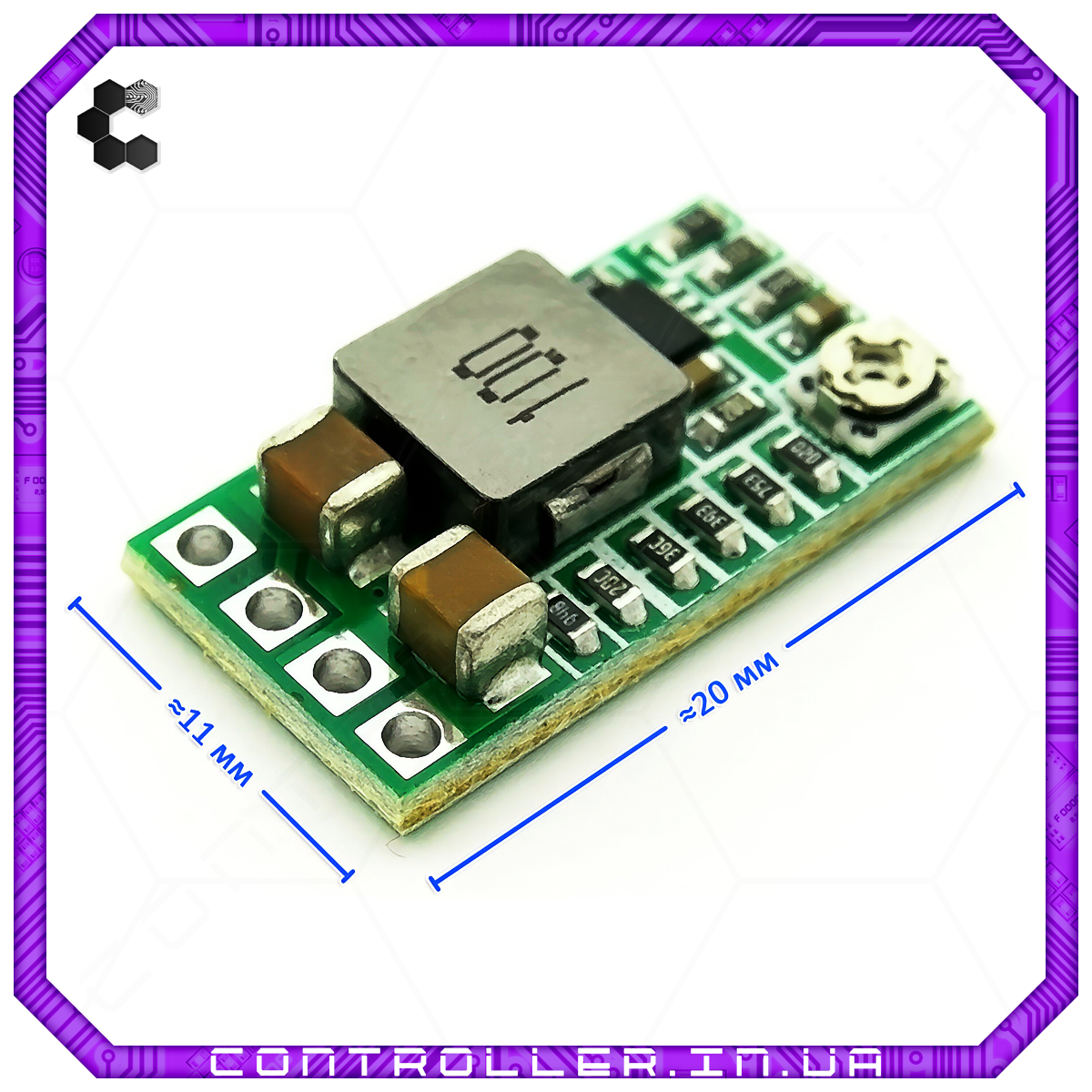

Перетворювач знижувальний HW-613 DC-DC MINI 3А

Модуль понижуючого DC — DC перетворювача з зручною настройкою вихідної напруги.

За допомогою перемичок на платі дозволяє точно регулювати вихідну напругу в широкому діапазоні — перемичкою можна швидко і зручно задати 1.8, 2.5, 3.3, 5, 9, 12В або регульоване (ADJ).

Основа модуля — мікросхема понижуючого перетворювача напруги зі вбудованим синхронним випрямлячем на МОП-транзисторах, що забезпечують малі втрати перетворення і високий ККД.

Представлений пристрій є одним з наймініатюрніших конверторів напруги, що забезпечує вихідний струм до 3 А.

Захист від перевантажень досягається відключенням вихідної напруги при короткому замиканні або при перевищенні робочої температури.

Тестування:

• 26В (вище заявлених 24В) > 5В 1А - нагрівання 80 градусів Цельсія
• 26В (вище заявлених 24В) > 5В 1.5А - нагрівання 105 градусів Цельсія
• 26В (вище заявлених 24В) > 12В 1А - нагрівання 70 градусів Цельсія
• 26В (вище заявлених 24В) > 12В 1.5А - нагрівання 90 градусів Цельсія
• 12В > 9В - макс 0.6 А
• 12В > 5В - макс 0.7 А

Технічні характеристики:

• Вхідна напруга модуля: 4.5 - 24В.
• Вихідна напруга: 1.8В, 2.5В, 3.3В, 5В, 9В, 12В, регульоване 0.8-17В.
• Максимальний вихідний струм — 1.5/3А (без/з радіатором)
• Максимальний ККД — 97.5%.
• Частота перетворення — 500 кГц.
• Максимальна пульсація вихідної напруги — 20 мВ.

Висновки:

• IN+ — вхід зовнішнього джерела
• VO+ — вихід
• GND — земля
• EN — керування включенням модуля.

Установка вихідної напруги здійснюється запаюванням перемичок у відповідні контактні площадки на зворотному боці плати і розрізанням перемички над ADJ.
