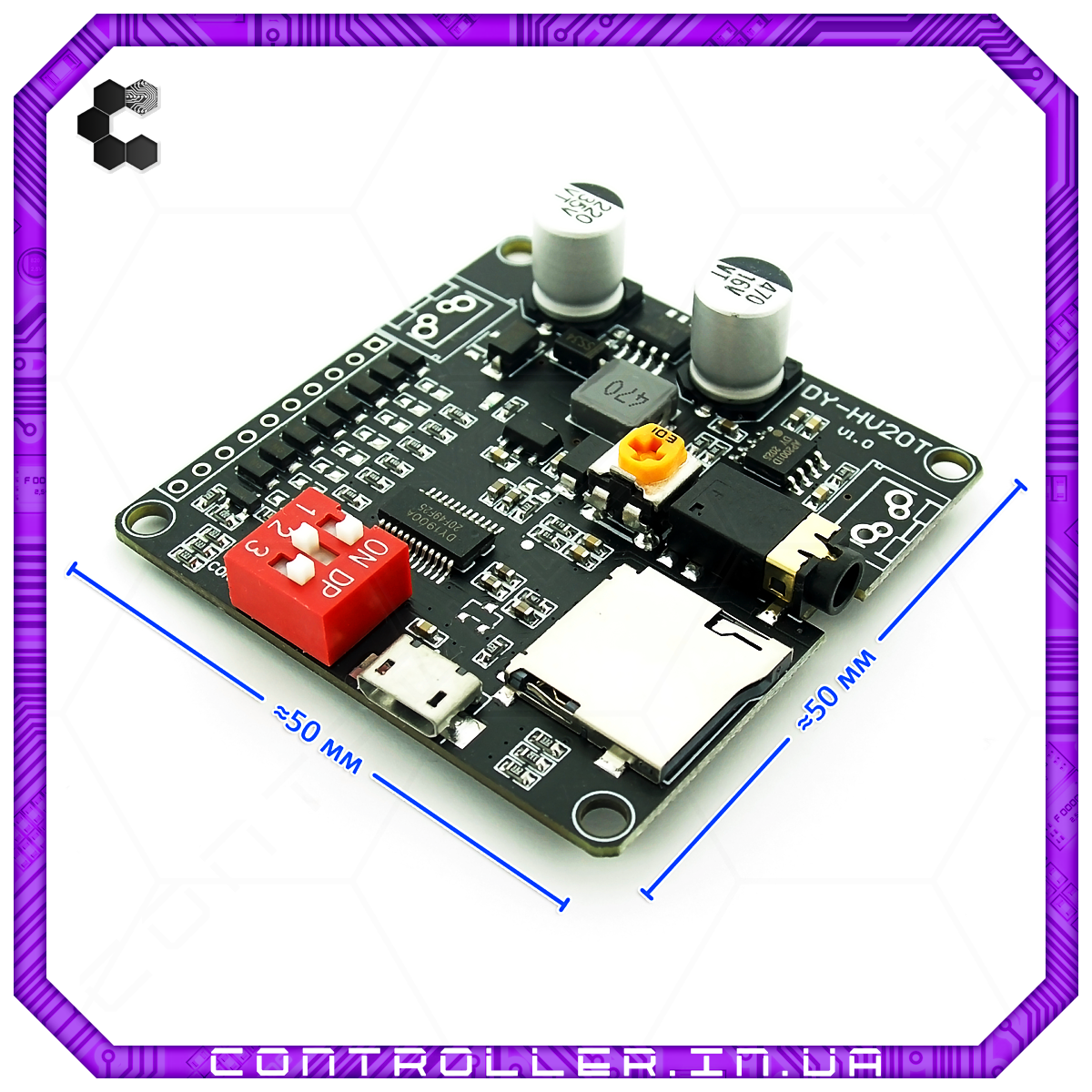

Модуль MP3 DY-HV20T SD

Невеликий модуль MP3-плеєра, що відтворює аудіофайли з SD-карти.

Має вбудований підсилювач D-класу потужністю 20Вт, що дозволяє безпосередньо підключити динамік з опором від 4 до 8 Ом.

Також передбачено вихідний роз'єм для стереонаушників 3.5 мм.

Даний модуль може працювати в одному з семи режимів. Зокрема по послідовній шині UART або по послідовному порту з однією лінією One_line.

У режимі управління через послідовний порт UART можливо керувати відтворенням, паузою, вибором, збільшенням та зменшенням гучності та іншими функціями, максимальна кількість звуків - 65535. Швидкість передачі 9600 біт/с;

Можливо підключити до восьми кнопок, щоб керувати відтворенням відповідно до поточного режиму роботи. Наприклад, запускати один із 8 звукових файлів або комбінацією запускати один із 255 звуків.

Режим роботи налаштовується за допомогою 3х перемикачів.

Опис та вибір режимів описані на відповідних зображеннях.

Характеристики:

• модель: DY-HV20T;
• робоче напруга: 6 - 35В постійного струму;
• підсилення звуку: 20Вт при 4Ω, 10Вт при 8Ω
• робоча температура: -20…+80 °C;
• підтримка формату декодування MP3 і WAV;
• підтримка частоти дискретизації: 8, 11.025, 12, 16, 22.05, 24, 32, 44.1, 48 кГц;
• вихід ЦАП: 24-бітний;
• підтримка динамічного діапазону: 90 дБ;
• співвідношення сигнал/шум: 85 дБ;
• підтримка файлової системи: FAT16, FAT32;
• максимальний обсяг TF-карти: 32 ГБ;
