Датчик пульсоксиметрии MAX30102 - це плата з інтегрованим сенсорним модулем, яка дозволяє визначати частоту серцевих скорочень, тобто пульс, а також рівень насичення крові киснем (SpO2). Крім цього, в сенсор вбудований температурний датчик, за допомогою якого ви можете отримати значення температури (у Цельсіях і Фаренгейтах) навколишнього середовища.
Датчик призначений для створення портативних носимих пристроїв контролю серцевого ритму та насиченості крові киснем.
У склад самої мікросхеми входять світлодіоди (ІЧ- та червоного кольору), а також фотоприймач і оптичні елементи. Важливо також відзначити, що отримані сигнали мають низький рівень шуму. Під час вимірювань виділяється червоне та інфрачервоне світло, що регулюється вбудованими програмними методами за рахунок зміни інтенсивності світіння і його тривалості.
Датчик може бути програмно переведений в режим очікування, а завдяки технології дуже низького споживання енергії в режимі очікування струм споживання буде практично нульовим.
Під час вимірювання будь-яких значень необхідно, щоб палець знаходився в постійному зафіксованому положенні та натискали на сенсор з постійним незмінним тиском (легке натискання), або ж, в разі розташування на зап'ясті, знаходився в нерухомому положенні все час вимірювань. Для вирішення цієї задачі пропонується скористатися звичайним олівцем для письма або ремінцем, які варто протягнути через петлі модуля і закріпити модуль на пальці або зап'ясті. У протилежному випадку точність вимірювань може значно знизитися.
Характеристики
- Оптичний модуль з можливістю вимірювання ЧСС (пульс), SpO2 (ступінь насичення крові киснем) і температури навколишнього середовища;
- Адреса на шині I2C: 0x57;
- Вхідна напруга: 5В;

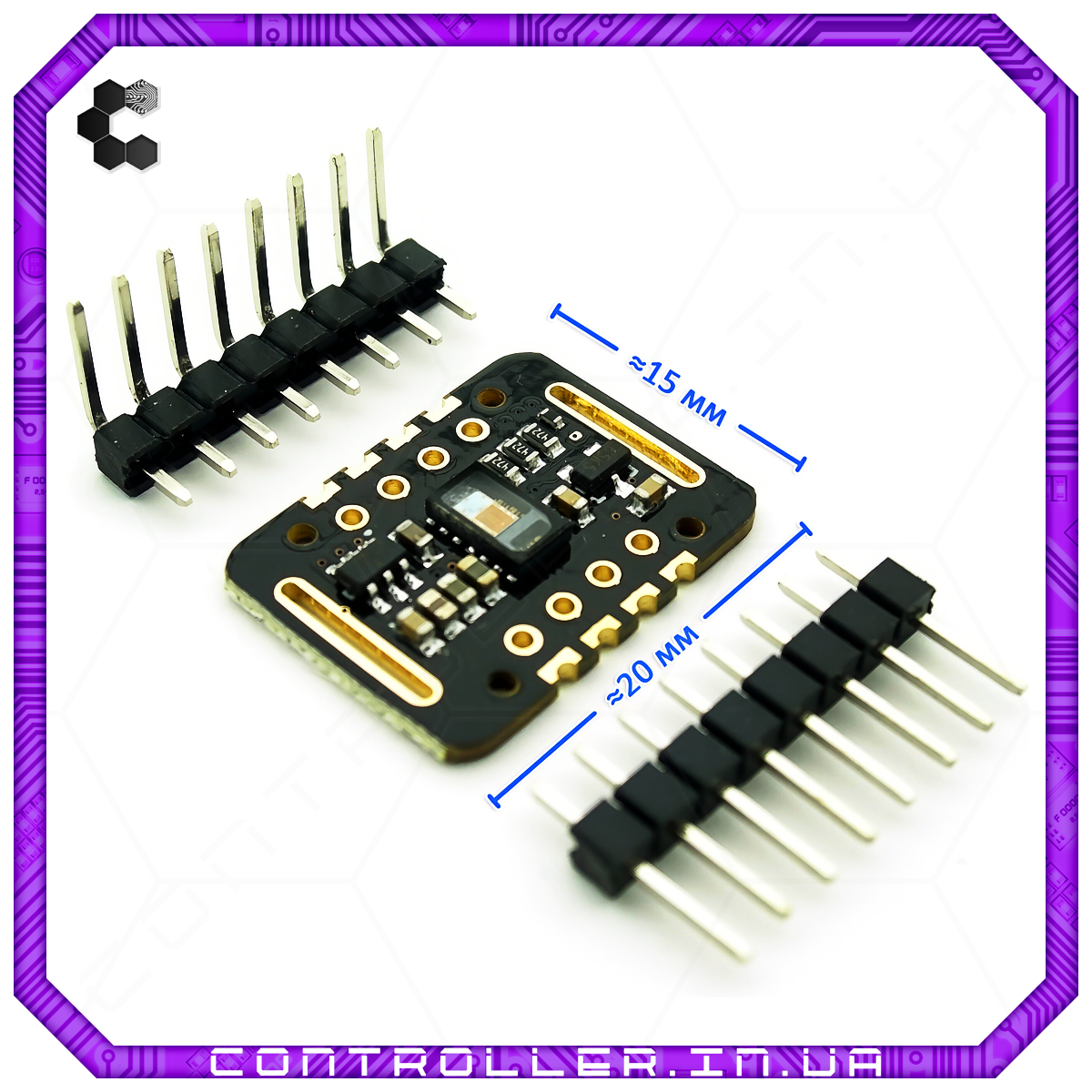

- Габарити датчика: 15.5мм х 19.5мм х 2.5мм (без гребінки);
- Робоча температура: -40°С ... +85°С;
- Ціна: 172 ₴
