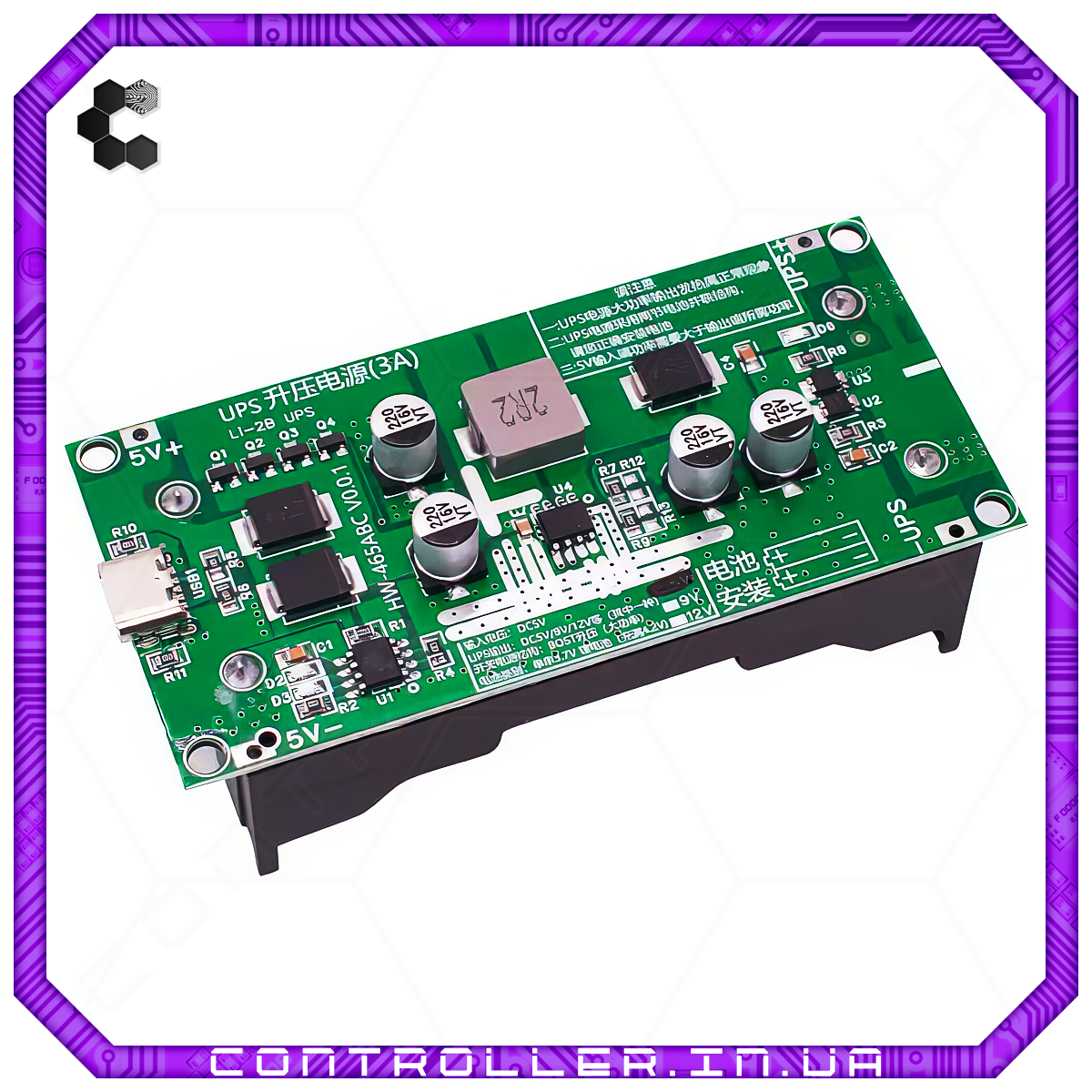

Модуль UPS з зарядкою для Li-ion акумуляторів 2x18650, 12В, Type-C, 15W

Цей модуль призначений для обладнання без джерела живлення, яке використовує зовнішнє джерело живлення, коли воно доступне, і автоматично та безшовно перемикається на живлення від батареї при відключенні електроенергії.
Підходить для маршрутизаторів, камер, плат розробки та інших пристроїв, забезпечуючи безшовне перемикання на живлення від батареї при відключенні живлення, не розриваючи мережу.
Безшовне перемикання між зовнішнім живленням і батарейним живленням (без затримки). Джерело безперебійного живлення, автоматично включається при відсутності живлення та автоматично заряджається при відновленні живлення.
Вихідна напруга 12V.
Зарядка літієвої батареї, захист літієвої батареї, підвищення напруги, перемикання UPS — чотири практичні функції.
Двокольоровий світлодіод вказує на стан зарядки: зелений світло завжди включений, зарядка автоматично зупиняється, коли батарея повністю заряджена.
Інтерфейс Type-C, підтримує великий струм.

Характеристики:

• Вихідна напруга: 12В
• Струм: 5A (макс.)
• Інтерфейс: Type-C
• Пікова потужність: до 20W
• Номінальна потужність: до 15W
• Розмір модуля: 88 мм * 41 мм * 22 мм

Опис функцій:

• Функція UPS: Коли живлення підключене, енергія надходить від зовнішнього джерела через схему підвищення напруги, одночасно заряджаючи літієву батарею. Як тільки живлення відключається, автоматично включаються акумулятори для подачі живлення на навантаження через схему підвищення напруги.
• Схема підвищення напруги: Пікова потужність до 20W, номінальна потужність до 15W, схема підвищення з вбудованим високоточним MOSFET (12A), ефективність до 96%, статичне споживання модуля 25mA. Вихідне напруга 12В. Рекомендована навантаження 1.2A.
• Захист літієвої батареї: Захист від перенапруги, глибокого розряду, перегріву, короткого замикання (у разі короткого замикання батарея не подає енергію, але підключення 5V зарядного пристрою автоматично активує відновлення роботи).

Інструкції по експлуатації:

• USB порт і стандартні 5V + та 5V - використовуються для зовнішнього живлення. Виберіть один з них. Мітки USP+ і UPS- для вихідного порту. Підключіть акумулятор 18650 літієвої батареї (або іншої 3.7V літієвої батареї) до зворотної сторони плати.
• Для використання як UPS необхідно встановити батарею та переконатися, що 5V живлення достатньо, щоб підтримувати реальний вихід, а при відключенні живлення система продовжить працювати від батареї.
• Для економії енергії в UPS після завершення тестів можна відпаяти індикатор, що знизить споживання струму більше ніж на 10mA та не вплине на нормальну роботу вихідної схеми.
• Якщо плата не подає вихідний сигнал через проблеми з підключенням, можна виключити проблему, підключивши 5V зарядку до порту зарядки для відновлення роботи.
• Деякі користувачі можуть зіткнутися з повільним перемиканням живлення від батареї через ємність внутрішнього конденсатора. Якщо це відбувається, підключіть резистор на 1K до вхідного порту 5V.
• Для збільшення ємності батареї можна паралельно підключити кілька модулів, що не вплине на інші функції.

Попередження:

• На платі є MOSFET та інші компоненти, які можуть бути пошкоджені при неправильному використанні паяльника або впливі статичної електрики. Будь ласка, використовуйте заземлений паяльник і при необхідності носіть антистатичні рукавички.
• Будьте обережні при встановленні батареї, щоб не встановити її неправильно, інакше це може пошкодити плату.
• Використовуйте джерело живлення, яке забезпечує достатню потужність для нормальної роботи плати.
• Напруга живлення плати не повинна перевищувати 5V.
• При роботі з високою потужністю плата буде нагріватися, що є нормальним. Переконайтеся, що система охолодження працює належним чином.
