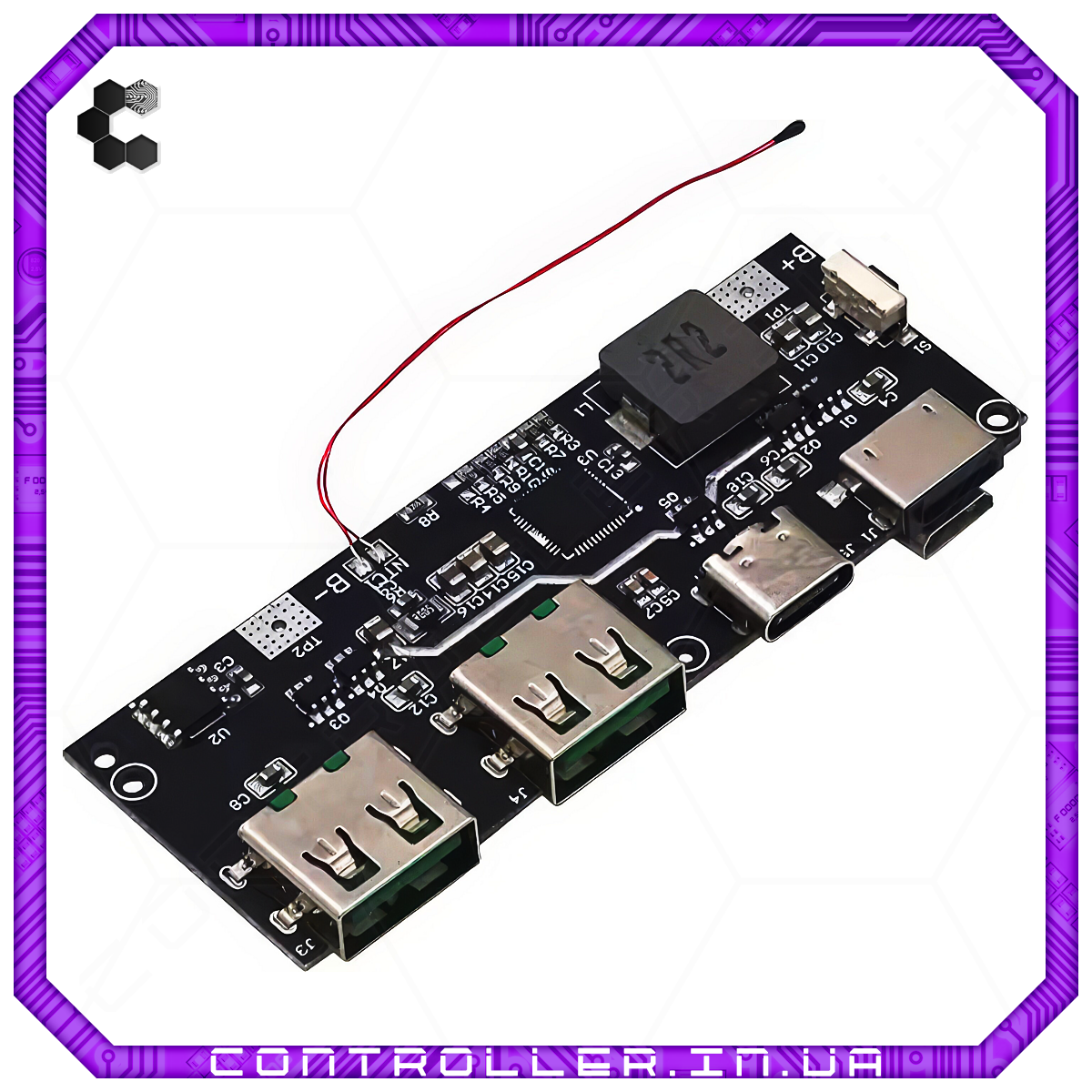

Плата павербанка, контролер заряджання 22.5 Вт QC4.0 PD3.0

Модуль мобільного живлення з швидкою зарядкою 22,5 Вт QC4.0 PD3.0 – 5 портів, подвійний USB, захисна плата для DIY повербанків

• Перемикне заряджання: струм до 5А, ККД до 95%; підтримка акумуляторів 4.2/4.35/4.4/4.5В; підтримка специфікації JEITA; контроль температури в контурі.
• Синхронний підвищуючий перетворювач: вихідна потужність до 22,5 Вт, ККД до 95%; автоматичне визначення навантаження/виявлення малої напруги; підтримка режиму бездротової зарядки; підтримка режиму низького струму.
• Протоколи швидкої зарядки (вихід): підтримка PPS, PD3.0, PD2.0, QC4+, QC4, QC3.0, QC2.0, AFC, FCP, SCP, PE2.0, PE1.1, SFCP, VOOC.
• Протоколи швидкої зарядки (вхід): підтримка PD3.0, PD2.0, AFC, FCP, SCP, PE1.1.
• Інтерфейс Type-C: вбудована логіка USB Type-C; підтримка режиму Try.
• Модуль BC1.2: підтримка режиму BC1.2 DCP; підтримка режимів Apple/Samsung.
• Захисні механізми: захист від перенапруги на вході; захист від перевантаження/короткого замикання на виході; захист від перегріву; захист від перевищення часу зарядки.

Процес заряджання складається з трьох етапів:

1. Режим крапельного заряджання: якщо напруга батареї нижче 3 В, струм заряджання складає 300 мА.
2. Режим постійного струму: коли напруга перевищує 3 В, зарядка проходить на повній швидкості з потужністю близько 21 Вт.
3. Режим постійної напруги: при досягненні цільової напруги (наприклад, 4,2 В) струм поступово зменшується, і заряджання завершується при зниженні струму до порогового значення.

🔹 Якщо після повного заряджання напруга батареї знизиться на 0,1 В нижче цільового рівня, зарядка відновиться автоматично.
🔹 Напруга вище 4,2 В – нормальне явище, але зарядка при цьому не відбувається.

1. Проводи зовнішньої батареї повинні витримувати струм 10А (не менше 1 мм² мідного дроту, бажано 1,5 мм²). Занадто тонкі проводи можуть бути небезпечними.
2. Не використовуйте додаткову захисну плату – материнська плата вже оснащена захисним чипом. Якщо батарея має вбудований захист, його потрібно вимкнути.
3. Заборонено тестувати плату за допомогою "крокодилів" під час заряджання телефону – обов'язково виконуйте пайку.
4. Підтримувані акумулятори: 18650 (4,2 В), літій-полімерні, літій-іонні. Не підтримуються: літій-залізо-фосфатні (LiFePO4), нікель-метал-гідридні (NiMH), свинцево-кислотні, нікель-кадмієві (NiCd) батареї.
5. Батареї не можна підключати послідовно. Перше ввімкнення може показати некоректний рівень заряду – рекомендується провести повний цикл розряду та заряду. Перше заряджання має тривати не менше 5 годин після загоряння 4 індикаторів.
