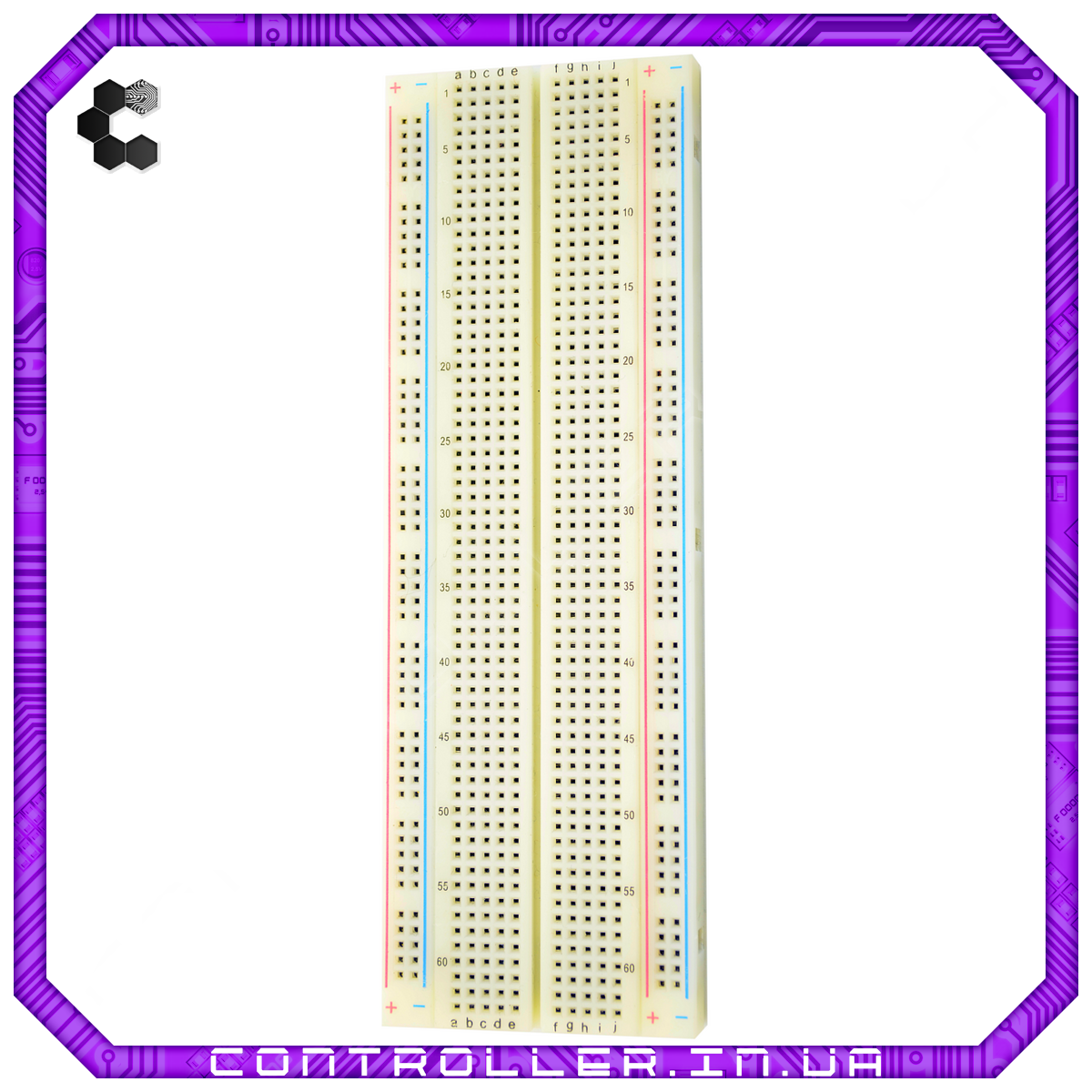

Безпайкова макетна плата MB-102 830 пікселів
141 ₴
- Готово до відправки
- Код: 13-60-49
Основні атрибути | |
---|---|
Тип | Макетна плата |
Якісна макетна плата MB-102 на 830 точок для прототипування без використання пайки. На тильній стороні плати є двосторонній скотч, дозволяє надійно закріпити макетну плату в зручному місці.
Устройство макетной платы такого типа простое. Ее основой является пластиковый корпус с большим количеством отверстий на верхней плоскости. В отверстиях расположены контактные разъемы для установки деталей. Разъемы допускают установку контактов и проводов диаметром до 0,7 мм, расстояние между ними – стандартное 2,54 мм, что позволяет устанавливать транзисторы и микросхемы в DIP-корпусах.
Разъемы соединены друг с другом особым образом – в вертикальные строки по 5 штук, также на многих платах есть выделенные шины питания – в них разъемы соединены на всю длину платы (по горизонтали), и обозначены синей (-) и красной (+) чертами. Физически разъемы и шины выполнены в виде металлических контактов, вставленных с обратной стороны платы, и закрытых защитной наклейкой. Существуют беспаечные макетные платы разных размеров – от 105 до 2500 и более контактных точек. Для удобства на плате может быть нанесена координатная сетка. Багато плати влаштовані за типом конструктора – кілька штук можуть збиратись в одну велику плату, що дозволяє прототипировать конструкції модулями.
Характеристики:
- довжина х ширина х висота: 165 x 56 x 8,5
- вага в грамах: 77
- матеріал: пластик ABS plastic
- кількість контактів: 830
- матеріал контактів: фосфорна бронза нанесена на сплав нікелю
- максимально допустима температура: короткочасно до + 150°C
- опір контакту: 100 mΩ (Max)
- опір ізолятора: 1000 mΩ (Min.) @DC 500 V
- точки зв'язку: 630
- точки розподілу: 100
- кількість циклів підключення: 5000
- крок пікселів: 2.54
- максимально допустима напруга: 300
- максимально допустимий струм: 3...5 А
- Ціна: 141 ₴
