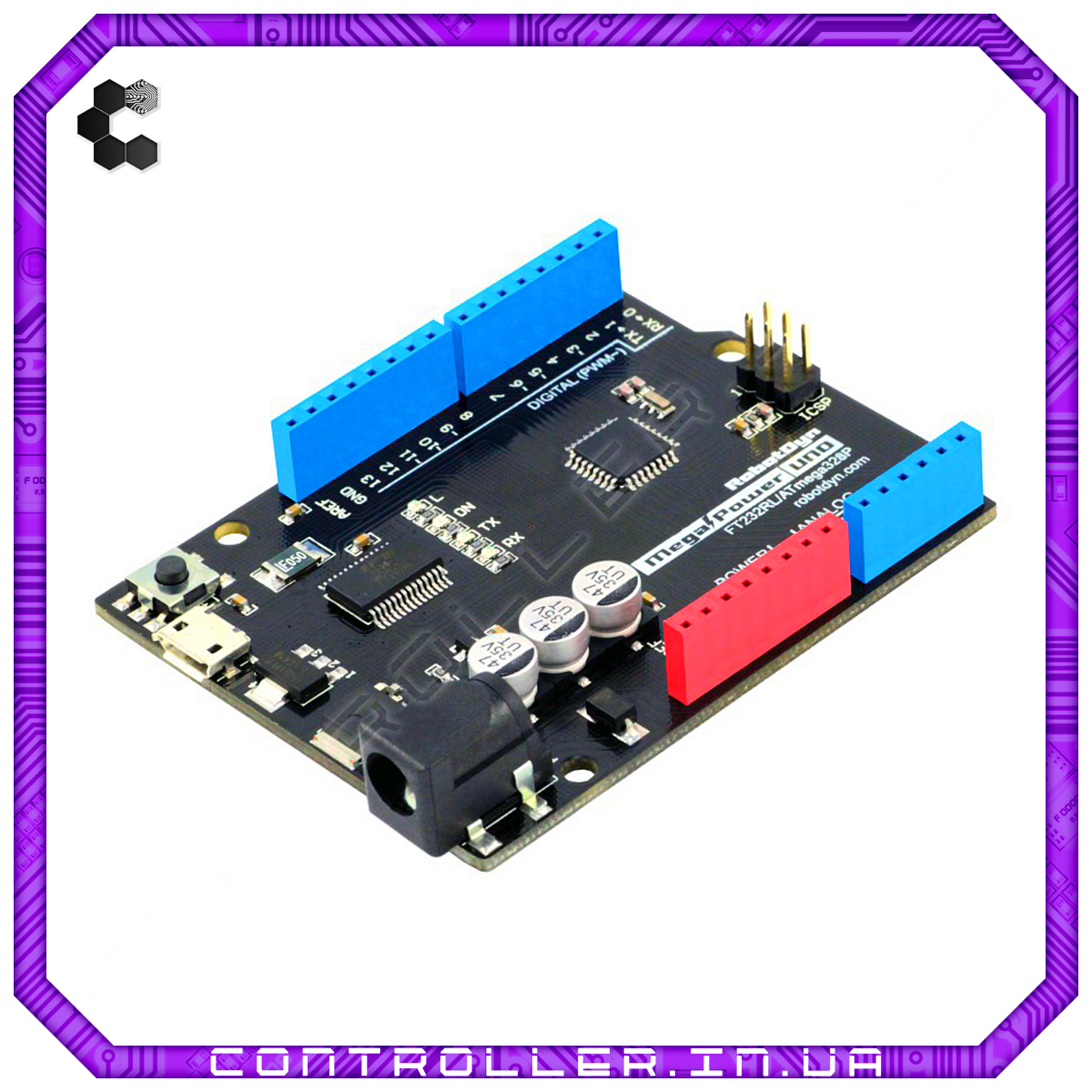

Мікроконтролер Arduino UNO R3 MegaPower RobotDyn

MegaPower - це потужне і надійне рішення по забезпеченню та енергозабезпечення плати. Регулятор напруги може впоратися з вхідним напругою від 6V до 15V постійного струму. Вихідна сила струму для 5V - близько 1A, для 3.3 V - 1A. З таким харчуванням Ви можете нарощувати Ваші проекти енерго-витратними модулями і бути впевненими у стабільності енергозабезпечення.

По функціоналу плата схожа з ArduinoMega 2560, і використовує оригінальний чіпи Atmel ATmega 2560 (16 МГц тактова частота).

MegaPower UNO - підключається до комп'ютера по usb кабелю.

Ви можете живити плату через MicroUSB (5V) або через роз'єм живлення 6-15V ,(звертаємо увагу, що чим вище вхідна напруга тим нижча вихідна сила струму). Що забезпечить потужним і надійним харчуванням будь-який Ваш проект.

Загальні відомості

Arduino Uno контролер побудований на ATmega328. Платформа має 14 цифрових вхід/виходів (6 з яких можуть використовуватися як виходи ШІМ), 6 аналогових входів, кварцовий генератор 16 МГц, роз'єм USB, силовий роз'єм, роз'єм ICSP і кнопку перезавантаження. Для роботи необхідно підключити платформу до комп'ютера за допомогою кабелю USB, або подати живлення за допомогою адаптера AC/DC або батареї.

На відміну від усіх попередніх плат, використовували FTDI USB мікроконтроллер для зв'язку по USB, новий Ардуїнов Unoиспользует мікроконтролер ATmega8U2.

"Uno" перекладається як один з італійського і розробники тим самим натякають на прийдешній вихід Arduino 1.0. Нова плата стала флагманом лінійки плат Ардуїнов.

Характеристики

МікроконтролерATmega328

Робоча напруга5 В

Вхідна напруга (рекомендований)7-12 В

Вхідна напруга (граничне)6-20 В

Цифрові Входи/Виходи14 (6 з яких можуть використовуватися як виходи ШІМ)

Аналогові входи6

Постійний струм через вхід/вихід40 мА

Постійний струм для виведення 3.350 мА

Флеш-пам'ять32 Кб (ATmega328) з яких 0.5 Кб використовуються для завантажувача

ОЗП2 Кб (ATmega328)

EEPROM1 Кб (ATmega328)

Тактова частота16 МГц

Харчування

Arduino Uno може одержувати живлення через з'єднання USB або від зовнішнього джерела живлення. Джерело живлення вибирається автоматично.

Зовнішнє живлення (не USB) може подаватися через перетворювач напруги AC/DC (блок живлення) або акумуляторною батареєю. Перетворювач напруги підключається за допомогою роз'єму 2.1 мм з центральним позитивним полюсом. Дроти від батареї підключаються до висновків Gnd і Vin роз'єму живлення.

Платформа може працювати при зовнішньому живленні від 6 до 20 Ст. При напрузі живлення нижче 7, висновок 5V може видавати менше 5 В, при цьому платформа може працювати нестабільно. При використанні напруги не вище 12 В регулятор напруги може перегрітися і пошкодити плату. Реко
