Характеристики
Основні атрибути | |
---|---|
Тип | Модуль |

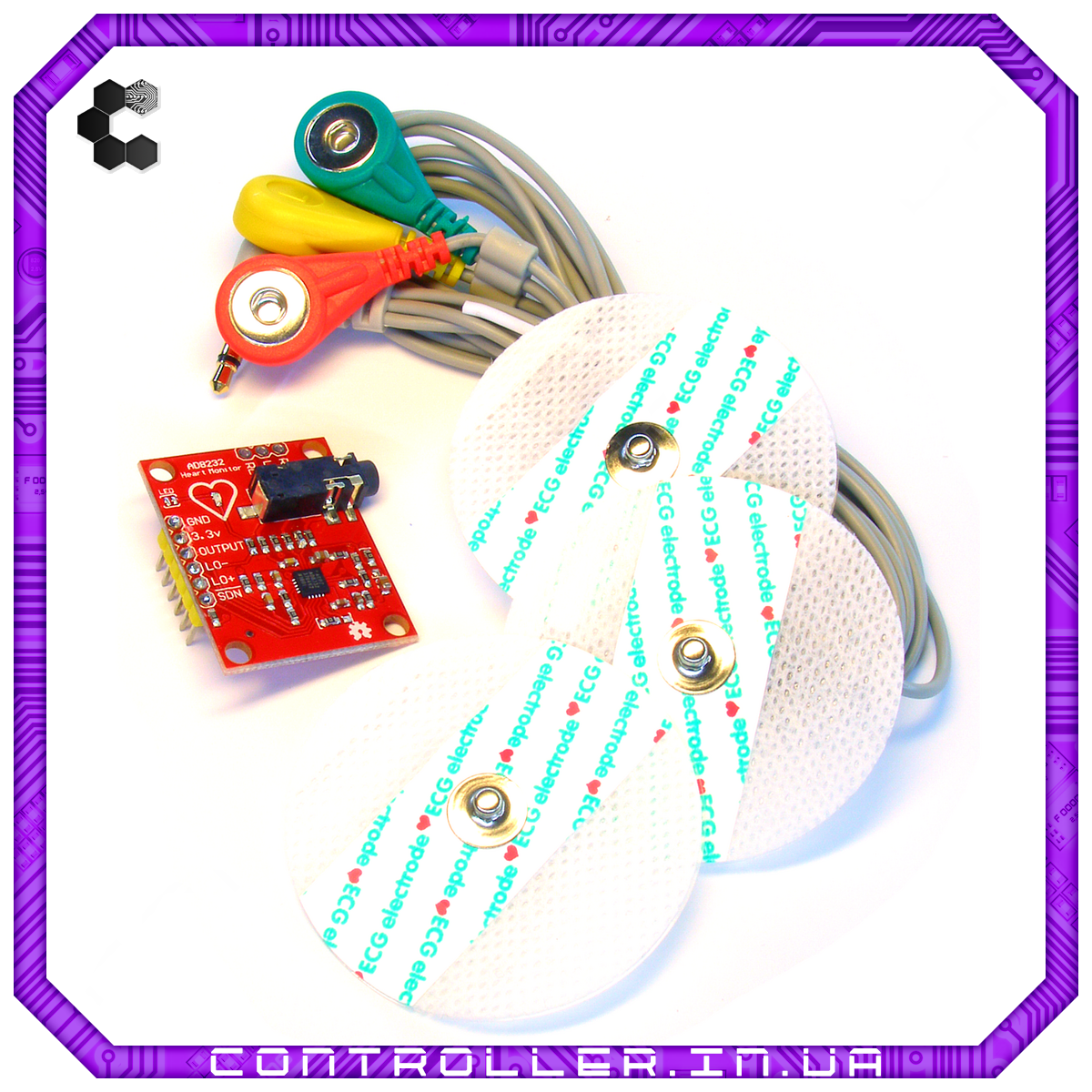

Модуль призначений для вимірювання електричної активності серця - ЕКГ.
ЕКГ використовується для діагностики захворювань серця.
- Кількість електродів: 2 або 3
- Кількість відведень ЕКГ: 1
- Вбудований фільтр ВЧ перешкод
- 2-полюсний фільтр високих частот
- 3-полюсний фільтр низьких частот
- Коефіцієнт ослаблення синфазного сигналу: 80 дБ
- Детектор контакту електродів
- Вихідний сигнал: аналоговий
Підключення до Arduino:
Висновок модуля Функція Пін Arduino
GND Загальний GND
3.3 V Харчування 3.3 V
OUTPUT Вихідний сигнал A0
LO - Leads-off Detect - 11
LO+ Leads-off Detect + 10
SDN Shutdown
Характеристики:
- робоча напруга: 3.3 В 2...
- споживаний струм: 170 мкА
Інформація для замовлення
- Ціна: 401 ₴
