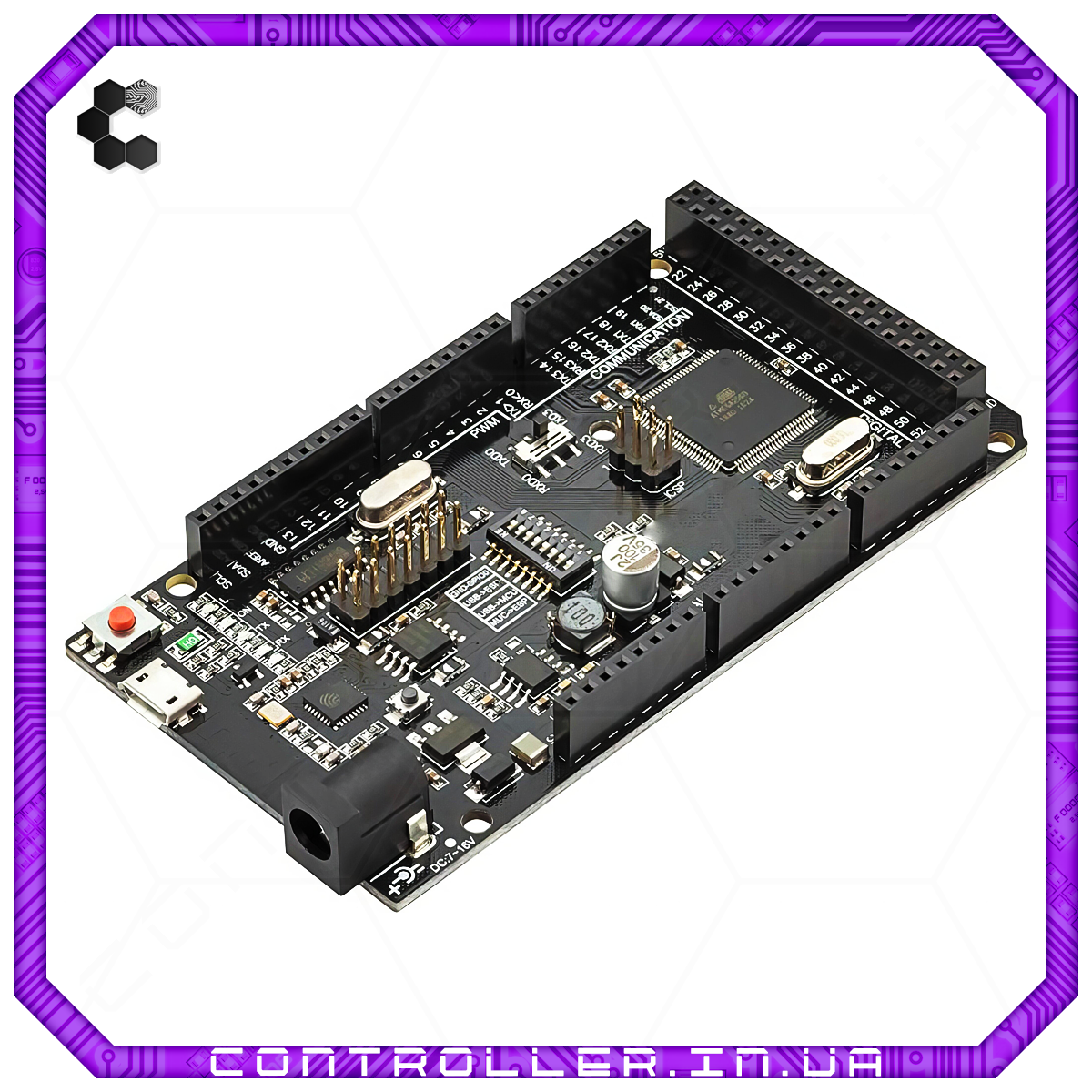

НовинкаМікроконтролер Arduino Mega 2560 R3 з WIFI ESP8266 MicroUSB

Мікроконтролер Arduino Mega 2560 R3 з WIFI ESP8266 MicroUSB

920 ₴

  • Готово до відправки
  • Код: 14-53-36
Мікроконтролер Arduino Mega 2560 R3 з WIFI ESP8266 MicroUSB
Мікроконтролер Arduino Mega 2560 R3 з WIFI ESP8266 MicroUSBГотово до відправки
920 ₴
+380 (97) 164-75-78
отдел продаж
+380 (97) 164-75-78
отдел продаж
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

MEGA+WiFi R3 ATmega2560+ESP8266, яка включає в себе мікроконтролер ATmega2560 та Wi-Fi контролер ESP8266, флеш-пам'ять 8 Mbit. Це дозволяє використовувати цей МК як класичну MEGA, а також як "модернізовану" - разом з Wi-Fi, який також може працювати самостійно.

Распінування виконано за схемою Arduino MEGA. Підключити до ПК плату можна за допомогою microUSB роз'єму, який забезпечує підключення USB-UART конвертера CH340 (необхідно встановити драйвер). Сама плата має форм-фактор MEGA, що робить її ще більш універсальною для підключення модулів та різноманітних шілдів.

На платі встановлений 8-пінний перемикач режимів роботи модулів.

  1 2 3 4 5 6 7 8
CH340 <-> ESP8266 (upload sketch) OFF OFF OFF OFF ON ON ON не використовується
CH340 <-> ESP8266 (connect) OFF OFF OFF OFF ON ON OFF не використовується
CH340 <-> ATmega2560 (upload sketch) OFF OFF ON ON OFF OFF OFF не використовується
CH340 <-> Mega2560 COM3 connect to ESP8266 ON ON ON ON OFF OFF OFF не використовується
ATmega2560+ESP8266 ON ON OFF OFF OFF OFF OFF не використовується
Модуль працює н езалежно OFF OFF OFF OFF OFF OFF OFF не використовується


USB конвертер CH340G підключений до RX0/TX0 ATmega2560. ESP8266 підключений до RX3/TX3 ATmega2560. Важливо при програмуванні модуля ESP8266 натиснути кнопку "Режим". Після вибору режиму роботи можна приступати до роботи з IDE.

Технічні характеристики

  • Мікроконтролер: ATmega2560
  • USB-UART конвертер CH340G (тактова частота 12MHz)
  • Wi-Fi контролер: ESP8266
  • Флеш-пам'ять: 8 Mbit
  • Робоче напруга: 5V
  • Вхідна напруга: 6 - 12V
  • Рекомендована вхідна напруга: 7 - 9V
  • Цифрові канали введення/виведення: 54 (з них 14 забезпечують вивід ШИМ)
  • Аналогові канали введення: 16
  • SPI, I2C, UART (4 шини)
  • Постійний струм через вхід/вихід: 40 mA
  • Постійний струм для виводу 3.3 В: 50 mA
  • ППЗУ (Flash Memory): 256 КБ з яких 8 КБ використовується завантажувачем
  • ОЗУ (SRAM): 8 КБ
  • ПЗУ (EEPROM): 4КБ
  • Тактова частота: 16MHz
  • Вага: 37 грамів.
Інформація для замовлення
  • Ціна: 920 ₴
