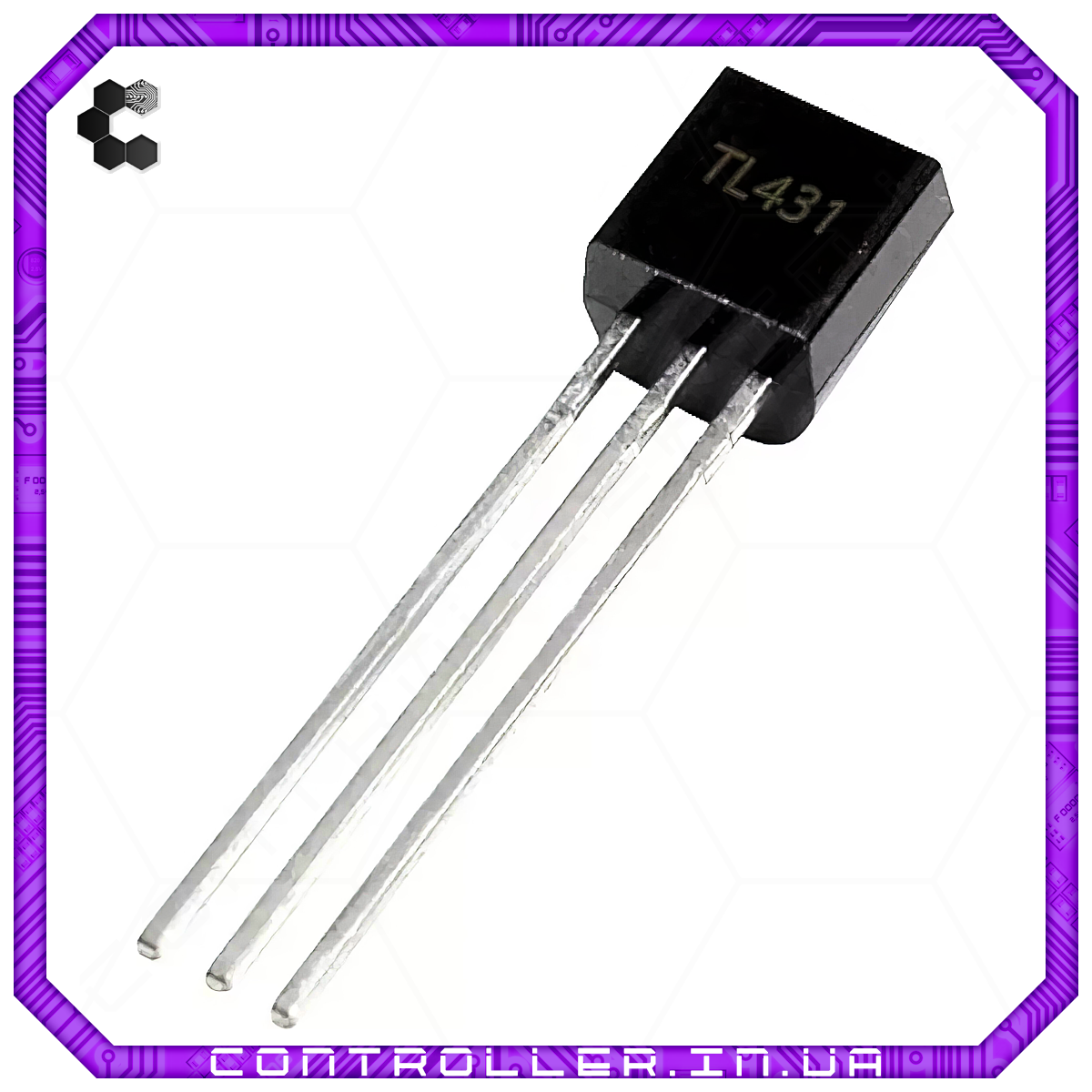

Регульований стабілітрон TL431 TO-92

Мікросхема TL431A - це паралельний стабілізатор напруги (регульований стабілізатор), який використовується для комутації та підсилення сигналів.

На відміну від звичайного стабілізатора, TL431А має виводи не лише анода та катода, але й вхід керування опорною напругою. Тут під анодом розуміється електрод, на який подається мінус стабілізованої напруги (як у звичайних стабілізаторах).

Великі функціональні можливості дозволяють широко використовувати мікросхему в різних блоках живлення та вузлах апаратури, як джерело опорної напруги або регульований стабілізатор. Подавши на керуючий вхід напругу з резистивного подільника, підключеного між анодом і катодом, можна змінювати напругу стабілізації від 2,5 до 36 В.

Характеристики:

• Напруга стабілізації 2,5V - 36V;
• Опорна напруга 2,44V - 2,55V;
• Допуск 1%;
• Робочий струм 1 mA - 100 mA;
• Вхідний струм керування 4 μA;
• Динамічний опір 0,5 Ω;
• Корпус TO92.

Предельно допустимые параметры:

• Напруга катод-анод 37 V;
• Струм катода 100 mA - 150 mA;
• Струм керування 0,05 mA - 10 mA;
• Потужність розсіювання 0,96 W;
• Діапазон температур 0 до 70 ° C.

Регульований прецізійний стабілізатор напруги TL431A. Усередині є звичайний операційний підсилювач ОП (трикутник на блок-схемі) з вихідним транзистором та джерелом опорної напруги. Тільки тут ця схема виконує трохи іншу роль, а саме - роль стабілізатора. Його також називають керований стабілізатор». Він має (дуже стабільний) вбудований джерело опорної напруги 2,5 вольта (маленький квадратик), підключений до інверсного входу, один прямий вхід (R), транзистор на виході ОП, колектор (К) і емітер (А), які об'єднані з виводами живлення підсилювача та захисний діод від переполюсовки. TL431 - це щось на зразок полевого транзистора (або просто транзистора), який відкривається при напрузі 2,5 вольта (і більше), що подається на його вхід. Поріг відкриття-закриття виходного транзистора тут дуже стабільний через наявність вбудованого стабільного джерела опорної напруги. Якщо мікросхему використовувати як стабілізатор (основне її Призначення), то ми можемо з допомогою підбору опорів подільника R2-R3 зробити стабілізатор з будь-якою напругою стабілізації в межах 2,5 — 36 вольт (максимальне обмеження за «даташитом»). Напруга стабілізації в 2,5 вольта - отримується без подільника, якщо вхід ТЛ-ки підключити до її катода, тобто замкнути виводи 1 і 3.
